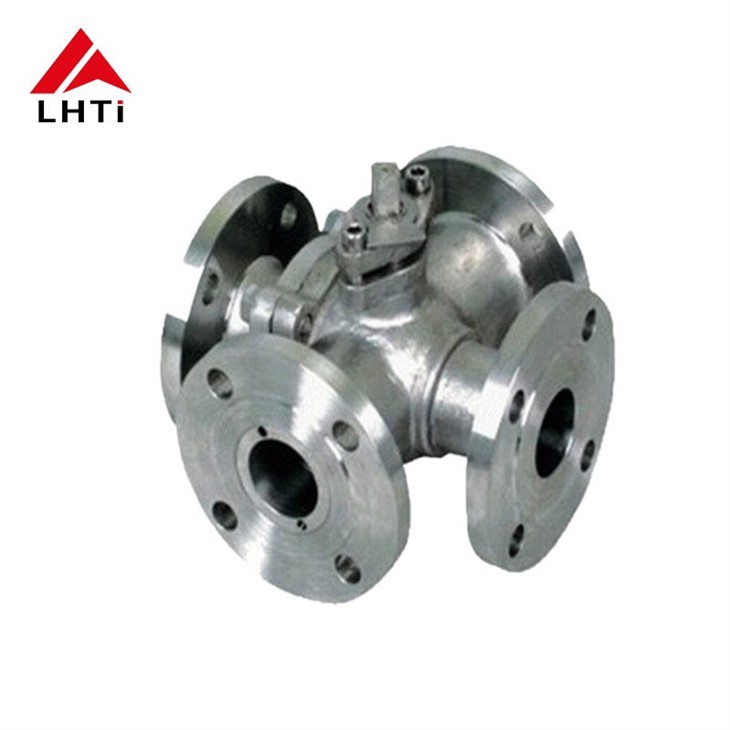

티타늄 4방향 볼 밸브 Gr1 Gr2 Gr5 Gr10

모델:볼밸브
신체 유형: 2-개, 3-개
액추에이터 유형: 수동, 공압, 전기
좌석 소재:PTFE, RPTFE, PEEK
학년: 1학년 2학년 5학년 10학년
볼 소재: 티타늄, 스테인리스 스틸
작동 방식: 수동, 기어 작동, 공압, 전기
작동 방식: 레버, 기어, 액추에이터 문의 보내기 제품 소개

Four-Way 티타늄 볼 밸브 소개:

4방향 티타늄 볼 밸브는 정밀한 방향 제어가 필수적인 시스템에서 유체의 흐름을 제어하도록 설계된 특정 유형의 밸브입니다. 이 밸브는 구멍이 뚫린 티타늄 볼로 구성되어 있으며, 이 볼을 회전하여 4개의 다른 포트를 통한 유체의 흐름을 제어할 수 있습니다.

방향 제어: 4방향 티타늄 볼 밸브는 유체가 4개의 포트(2개의 입력과 2개의 출력)를 통해 흐를 수 있도록 합니다. 밸브 내에서 볼을 회전시키면 흐름 경로가 이러한 포트의 다양한 조합 사이로 향할 수 있습니다.

재료: 티타늄은 우수한 내식성, 강도 대 중량 비율 및 내구성으로 선택되었습니다. 이는 티타늄 볼 밸브를 혹독한 환경이나 부식성 유체에 대한 저항성이 중요한 응용 분야에 적합하게 만듭니다.

다재: 이 밸브는 응용 분야에서 다재다능하며, 화학 처리, 항공우주, 해양, 석유 및 가스와 같은 산업에서 자주 사용됩니다. 고압 및 고온 환경 모두에 적합합니다.

작동: 4방향 티타늄 볼 밸브는 수동으로 또는 전기, 공압 또는 유압 액추에이터와 같은 다양한 유형의 액추에이터로 작동할 수 있습니다. 이러한 유연성 덕분에 운영 요구 사항에 따라 다양한 제어 시스템에 통합할 수 있습니다.

응용 프로그램: 이들은 일반적으로 복잡한 흐름 제어가 필요한 시스템에서 사용되며, 예를 들어 기계의 움직임을 제어하기 위해 유체 방향을 정확하게 조작해야 하는 유압 회로가 있습니다. 또한 공기 흐름을 다른 구성 요소로 유도하는 공압 시스템에서도 사용됩니다.

성능 데이터	세부
압력 등급	클래스 150~클래스 900(PN10~PN160)
보어 크기	2〞~48〞 (DN50~DN1200)
작동 온도	-196도 ~600도
본체 소재	탄소강, 스테인리스강, 듀플렉스, 하스텔로이, 인코넬, 모넬, 티타늄, 904L, 기타 소재 선택 가능
공 소재	ENP, F6a, F304, F316, Duplex, Hastelloy, Inconel, Monel, Titanium, 904L, Incoloy, Zirconia, 기타 소재 선택 가능 A105
좌석 소재	PTFE, RPTFE, PEEK, F6a, F304, F316+HF, 기타 재료 선택 가능
작동 모드	수동, 공압 액추에이터, 전기 액추에이터, 유압 액추에이터



티타늄 합금 밸브 사양 목록:

재료	티탄
씰 재질	PTFE/RPTFE
일의 압박감	1.6 – 6.4메가파
작동 온도	-29도 - +180도
사용 가능한 크기	1/2″-4″(DN15-DN100)
사용 가능한 연결	BSP/BSPT/NPT/플랜지/용접
공칭 압력	P10/PN16
작업	수동, 공압, 전기
적합한 매체	물, 하수, 해수, 가스, 식품, 오일 등
표준	GB9112, DIN2501, BS4504, ISO2084, ANSI125
응용 프로그램	물, 석유, 가스,
공칭 직경	DN40-DN300 핸들 레버 DN350-DN1200 기어박스
작동 온도	-10도 ~150도



티타늄 밸브 화학 성분:

등급	티	C	철	H	N	O
티 그레이드 2	99.2분	0.1 최대	0.3 최대	0.015 최대	0.03 최대	0.25 최대



합금 Ti 밸브 기계적 분석:

밀도	녹는 점	인장 강도	항복 강도(0.2% 오프셋)	연장
4.5g/cm3	1665도(3030도 F)	파운드 - 49900, MPa - 344	파운드 - 39900, MPa - 275	20 %





4방향 볼 밸브를 선택하는 방법:

4방향 밸브를 선택할 때는 최적의 성능과 효율성을 보장하기 위해 몇 가지 중요한 고려 사항을 고려해야 합니다. 첫째, 밸브를 압력 정격 및 유량을 포함한 시스템 요구 사항과 일치시키는 것이 필수적입니다. 부식이나 작동 문제를 방지하기 위해 시스템에서 사용되는 유체 유형과의 호환성도 마찬가지로 중요합니다.

둘째, 밸브의 크기는 시스템의 파이핑이나 튜빙의 치수와 일치해야 합니다. 부적절한 크기의 밸브(너무 작거나 너무 큰)는 흐름 제한, 비용 증가 또는 재료 사용의 비효율성으로 이어질 수 있습니다.

또 다른 중요한 요소는 밸브의 작동 압력 성능입니다. 성능이나 안전을 손상시킬 수 있는 누출이나 고장을 방지하기 위해 시스템의 압력 조건을 안정적으로 견뎌야 합니다.

마지막으로, 작동 메커니즘의 유형(수동, 전기, 공압 또는 유압)은 특정 애플리케이션 요구 사항에 따라 선택해야 합니다. 전원에 대한 접근성, 빠른 작동의 필요성 및 환경 조건과 같은 요인은 모두 작동기 유형의 선택에 영향을 미칩니다.

엔지니어와 제조업체는 선택 과정에서 이러한 고려 사항을 신중하게 평가함으로써 선택한 4방향 밸브가 시스템의 정확한 작동 요구 사항을 충족하고 전반적인 성능과 효율성을 향상할 수 있습니다.
