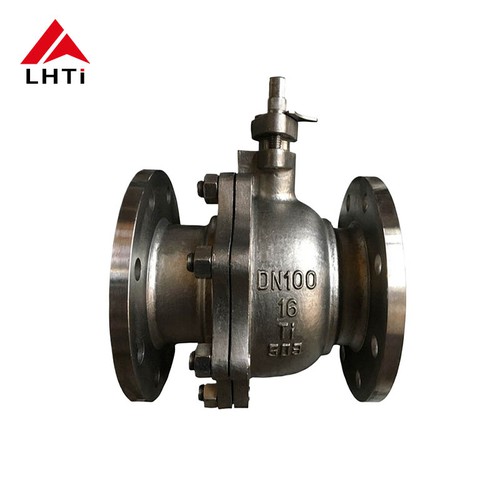

Фланцевый шаровой кран плавающего типа API 6D

Стандарты
Проектирование и производство: API 6D
Лицом к лицу: ASME B16.10
Фланцевые соединения: ASME B16.5
Тест и проверка: API 598
Эксплуатация: Ручная, Трансмиссия, Пневматическая, Электрическая
Материал седла: ПТФЭ, УПТФЭ, ПЭЭК, металл
Концевые соединения: фланцевые, резьбовые, сварные враструб, стыковые сварные
Стандарт тестирования: API 598, API 6D Отправить запрос Внедрение продукции

Введение в титановый плавающий шаровой кран:

Титановый плавающий шаровой кран — это тип промышленного клапана, предназначенного для управления потоком текучих сред (жидкостей или газов) в различных областях применения, где уникальные свойства титана являются выгодными. Плавающий шаровой кран обычно рекомендуется для более низких классов давления, от класса 150-300 до 20-50 бар, и для небольших размеров при высоком давлении, таких как размеры ½ дюйма в классе 2500, которые могут выдерживать давление до 430 бар. Одним из его ключевых преимуществ является выгодное соотношение качества и цены. По сравнению с шаровыми кранами с цапфой того же размера и класса плавающие шаровые краны, как правило, более экономичны.



Материал и конструкция:

Корпус и крышка из титана:Титановые сплавы, такие как Grade 2 (Ti-2), Grade 5 (Ti-6Al-4V) или другие подходящие марки в зависимости от требований области применения.

Конструкция плавающего шара:Шар в клапане может свободно перемещаться внутри корпуса клапана, чему способствуют уплотнения и седла, обеспечивающие герметичное закрытие и минимизацию утечек.

Материалы шара и штока:Часто изготавливаются из титана или титановых сплавов, что обеспечивает совместимость и коррозионную стойкость всей конструкции клапана.



Стандарты:

Проектирование и производство:API 6D (устанавливает требования и рекомендации по проектированию, производству и испытаниям шаровых кранов)

Измерение лицом к лицу:ASME B16.10 (стандартизирует расстояние между концевыми фланцами для клапанов)

Сварные встык концы:ASME B16.25 (стандартизирует размеры и допуски концов труб под стыковую сварку)

Испытания и проверки:API 598 (устанавливает требования к процедурам проверки и испытания клапанов для обеспечения целостности продукции)

Технические характеристики продукта:
Номинальное давление:	PN1.6-10.0МПа Класс150-600Lb
Номинальный диаметр:	DN15-DN250 1/2"-10"
Режим движения:	Ручка, червячная передача, пневматическая, гидравлическая, электрическая
Кузов, капот:	ТА1%2сТА2%2сТА10%2сГр2%2сГр3
Мяч:	ТА1%2сТА2%2сТА10%2сГр2%2сГр3
Корень:	TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
Уплотнительное кольцо:	ПТФЭ, ПТФЭ, ПП, ПЭЭК
Модель титанового шарового крана:	Q41F- 16Ti,Q41F-25Ti,Q41F-40Ti,Q41F-64Ti,Q41F-100Ti,Q41F-150Lb(Ti),Q41F- 300Lb(Ti),Q41F-600Lb(Ti),Q41F-16A,Q41F-25A,Q41F-40A,Q41F-64A,Q41F-100A, Q41F-150Лб(А),Q41F-300Лб(А),Q41F-600Лб(А),Q341F-16Ти,Q341F-25Ти,Q341F- 40Ти,Q341F-64Ти,Q341F-100Ти,Q341F-150Лб(Ти),Q341F{{ 45}}Фунта(Ти),Q341F- 600Фунта(Ти),Q341F-16А,Q341F-25А,Q341F-40А,Q341F-64А,Q341F-100А,Q341F- 150Фунта(А),Q341F-300Фунта(А),Q341F-600Фунта(А)
Стандарты проектирования:	GB/T12237, API6D, ASME B16.34
Размеры лицом к лицу:	GB/T12221, API6D, ASME B16.10
Фланцевые соединения:	HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
Стандарты тестирования:	JB/T9092,GB/T13927,API6D,API598



Преимущества плавающих титановых шаровых кранов:

Низкое сопротивление потоку:Эти клапаны обеспечивают минимальное сопротивление жидкости, что делает их одним из самых эффективных типов клапанов с точки зрения динамики потока. Даже версии с уменьшенным проходным сечением имеют очень низкое сопротивление.



Быстрое и простое управление:Клапан можно полностью открыть или закрыть простым поворотом рукоятки или привода на 90- градусов, что обеспечивает быструю и простую работу.



Превосходные характеристики герметизации:Седло клапана, обычно изготавливаемое из эластичных материалов, таких как ПТФЭ (политетрафторэтилен), обеспечивает надежное уплотнение. Эффективность уплотнения улучшается с ростом давления среды.



Автоматизация и дистанционное управление: плавающие титановые шаровые кранымогут быть оснащены различными исполнительными устройствами, такими как электрические, пневматические или гидравлические приводы, что обеспечивает возможности автоматизированного и дистанционного управления.



Плавный проход:Внутренний проход клапана гладкий и свободный, что снижает вероятность отложения среды и облегчает проведение операций по очистке, например, очистку скребками.



Распространенные способы соединения титановых шаровых кранов:

Фланцевое соединение:Фланцевое соединение является одним из наиболее распространенных методов, подходящим для трубопроводных систем среднего и высокого давления. Оно соединяет клапан и трубопровод с помощью фланцев и болтов, обеспечивая хорошую герметизацию и надежность, а также простоту разборки и обслуживания.



Резьбовое соединение:Резьбовое соединение подходит для трубопроводных систем малого диаметра и низкого давления. Распространенные типы резьбы включают внутреннюю резьбу (NPT, BSP) и внешнюю резьбу. Этот метод прост и удобен в использовании, но не подходит для частой разборки.



Сварное соединение:Сварные соединения могут быть как стыковыми, так и раструбными, подходящими для трубопроводных систем с высокой температурой, высоким давлением и коррозионными средами. Сварные соединения обеспечивают постоянное соединение, гарантируя отсутствие утечек, обычно используются в приложениях, требующих чрезвычайно высокой герметизации и стабильности.



Быстроразъемные соединения:Быстроразъемные соединения позволяют производить быструю сборку и разборку, подходят для приложений, требующих частой установки и снятия. Этот метод удобен и быстр, но обычно используется для систем низкого давления.



Зажимное соединение:Зажимное соединение использует зажимы для соединения клапана с трубой, подходит для систем с высокими санитарными требованиями, например, в пищевой и фармацевтической промышленности. Зажимные соединения легко собираются и разбираются без специальных инструментов.



Подключение сокета:Соединение в раструб подразумевает вставку трубы в раструб клапана и крепление ее сваркой или склеиванием, подходит для трубопроводных систем малого диаметра. Этот метод обеспечивает хорошую герметизацию и механическую прочность.
