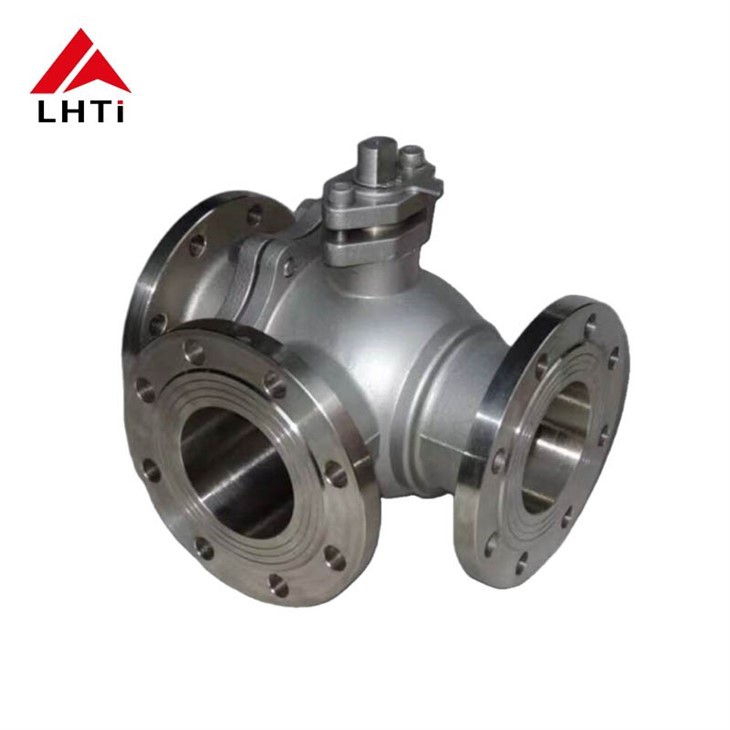

Gr5 3 Пути Титановый Шаровой Кран

Тип: 2-х компонентный шаровой кран
Противовыбросовый шток:Да
Стандарт проектирования: API 6D, ASME B16.34
Эксплуатация: Ручная, шестеренчатая, пневматическая, электрическая
Материал седла: ПТФЭ, УПТФЭ, ПЭЭК, металл
Размеры лицом к лицу: ASME B16.10
Тип привода: Ручной, Пневматический, Электрический
Материал:Титан
Концевые соединения: фланцевые, резьбовые, сварные враструб, стыковые сварные
Стандарт тестирования: API 598, API 6D Отправить запрос Внедрение продукции

Внедрение продукции:

Что такое титановый шаровой кран Gr5?

Шаровой кран из титана марки Gr5 — это шаровой кран, изготовленный из титанового сплава марки Grade 5, также известного как Ti-6Al-4V.

Титановый сплав 5 класса (Ti-6Al-4V): Это наиболее часто используемый титановый сплав. Он состоит из 6% алюминия (Al) и 4% ванадия (V), легированных чистым титаном (Ti). Этот сплав обеспечивает отличную коррозионную стойкость, высокое отношение прочности к весу и хорошую вязкость при низких температурах.

Конструкция шарового крана: Шаровой кран из титанового сплава Gr5 будет иметь сферический диск (шар) с портом, который может поворачиваться на 90 градусов для управления потоком. Клапаном можно управлять вручную (с помощью рычага или шестерни) или с помощью привода для автоматического управления.

Приложения: Титановые шаровые краны, особенно те, которые сделаны из титана Grade 5, используются в сложных условиях, где коррозионная стойкость, прочность и надежность имеют решающее значение. К ним могут относиться такие отрасли, как нефть и газ, химическая переработка, морская среда и аэрокосмическая промышленность.

Преимущества: Использование титанового сплава Grade 5 гарантирует, что клапан легкий, но прочный, устойчивый к коррозии от морской воды, химикатов и других суровых условий. Он может выдерживать высокие температуры и давления, что делает его пригодным для широкого спектра промышленных применений.

Типы и конфигурации: Как и другие титановые шаровые краны, титановые шаровые краны Gr5 могут иметь различные конфигурации, такие как полнопроходные или неполнопроходные, а также могут иметь специальные особенности, такие как V-образный порт или конструкцию с заполнением полости, в зависимости от конкретных требований к применению.

В целом, шаровые краны из титана Gr5 сочетают в себе превосходные свойства титанового сплава с функциональностью шаровых кранов, что делает их предпочтительным выбором для отраслей, которым требуются долговечные и надежные решения для управления потоками жидкости в сложных условиях.



Характеристики титанового шарового крана:

Шаровой клапан из титана состоит из сферического диска или шара, предназначенного для регулирования потока жидкости. Шар имеет порт, который пропускает поток, когда он выровнен («открыт»), и останавливает поток, когда он перпендикулярен концам клапана («закрыт»). Эти клапаны приводятся в действие с помощью рычагов, шестерен или приводов и относятся к семейству четвертьоборотных, требующих поворота на 90-градус для открытия или закрытия.

Идеально подходящие для запорных устройств, титановые шаровые краны обычно не обладают точностью, необходимой для дросселирования. Существует пять основных типов корпусов: цельный, трехкомпонентный, разъемный, с верхним входом и сварной, которые различаются тем, как компоненты, в частности корпус шара, изготавливаются и собираются. Несмотря на эти различия, работа клапана остается одинаковой для всех типов.



Относительно стилей шариковых отверстий:

Шаровые краны из титана с полным проходом (или полнопроходные) имеют увеличенный шар, соответствующий размеру трубопровода, чтобы минимизировать потери на трение. Они больше и дороже, подходят для применений, требующих неограниченного потока, например, для очистки трубопроводов скребками.

Клапаны с уменьшенным отверстием (или с уменьшенным проходным сечением) имеют меньшую площадь сечения потока, чем размер трубы, что приводит к увеличению скорости из-за постоянного расхода потока.

Клапаны V-порта используют шар или седло в форме буквы «V», что обеспечивает более точное управление с почти линейными характеристиками потока. Такая конструкция требует прочной конструкции из-за более высоких скоростей жидкости.

Цапфовые клапаны фиксируют шар сверху и снизу, подходят для больших размеров и более высоких давлений.

Клапаны для заполнения полостей решают проблему остатков путем герметизации зазора между отверстием шара и корпусом, что имеет решающее значение в случаях, когда существует опасность загрязнения жидкости или возникновения опасности для здоровья.

Кроме того, титановые шаровые краны могут быть сконфигурированы в трехходовом или четырехходовом исполнении (L- или T-образном), что позволяет перенаправлять поток в несколько портов одновременно.



Технические характеристики трехходового титанового шарового крана:

Выбор точек внимания	Подробности
Химическая совместимость	- Избегайте концентраций > 98% или > 6% свободного NO2 красной никотиновой кислоты. - Избегайте использования сухого хлорного газа с содержанием воды < 1,5%. - Возможны естественные взрывы при содержании PO2 > 35% чистого кислорода.
Водородной хрупкости	Титановые клапаны восприимчивы; избегайте сред, способствующих поглощению водорода.
Рабочая Температура	Макс. 330 градусов; для более высоких температур рассмотрите жаропрочные титановые сплавы.
Коррозионная среда	Оцените состав среды, концентрацию, содержание воды, коррозию под напряжением и риски взрыва.
Технические характеристики
Номинальное давление	PN1.6-10.0 МПа (Класс 150-600 фунт)
Номинальный размер	DN15-DN600 (NPS 1/2"-24")
Направление порта	T-порт или L-порт
Режим вождения	Ручка, червячная передача, пневматическая, гидравлическая, электрическая
Применимая среда	Окислительная едкая среда
Основные материалы
Корпус, Крышка	ТА1, ТА2, ТА10, Гр2, Гр3
Мяч	ТА1, ТА2, ТА10, Гр2, Гр3
Шток клапана	ТА1, ТА2, ТА10, ТС4, Гр2, Гр3, Гр5
Уплотнительное кольцо	ПТФЭ, УПТФЭ, ППЛ, ПЭЭК и т. д.
Устойчивость к коррозии
Атмосфера, Пресная вода	Превосходная устойчивость
Морская вода, высокотемпературный водяной пар	Превосходная устойчивость
Щелочная среда	Сильное сопротивление
Ионная коррозия (Cl-)	Превосходная устойчивость
Восстанавливающие кислоты	Зависит от ингибиторов
Дополнительные характеристики
Легкий, высокопрочный	Да
Широкое применение	Военно-промышленный





Советы по установке и обслуживанию:

Обеспечьте правильное выравнивание:Во время установки убедитесь, что все порты правильно совмещены, чтобы предотвратить утечки и обеспечить эффективное управление потоком.

Используйте совместимые уплотнения:В зависимости от области применения выбирайте уплотнения, совместимые с перекачиваемыми жидкостями и рабочей средой.

Регулярный осмотр:Периодические проверки на предмет износа или повреждений могут помочь сохранить оптимальную производительность и продлить срок службы клапана.

Чистота:В таких областях применения, как фармацевтика и пищевая промышленность, необходимо регулярно очищать клапан для поддержания гигиенических стандартов.
