티타늄 Bl 플랜지
표준 : ANSI / ASME B16.5
자료 : Gr1 Gr2 Gr5 Gr7 Gr12
신청 : 화학 공업
단가 : $ 25usd / pc- $ 85usd / pc
씰링 표면 : RF, FF, TG, RJ 등
크기 : NPS 1/2-NPS 24 (DN 10-2000)
압박 : 150 # -2500 #
표면 : 광택
기술 : 단조 및 CNC 가공
검사 : UT % PT %
증명서 : ISO9001, TUV 등.
MOQ : 1PC
공장 면적 : 3000㎡
회사 직원 : 48
대외 무역 팀 서비스 직원 : 20
중국의 전문 티타늄 플랜지 제조업체
표준 : ANSI / ASME B16.5
자료 : Gr1 Gr2 Gr5 Gr7 Gr12
신청 : 화학 공업
단가 : $ 25usd / pc- $ 85usd / pc
씰링 표면 : RF, FF, TG, RJ 등
크기 : NPS 1/2-NPS 24 (DN 10-2000)
압박 : 150 # -2500 #
표면 : 광택
기술 : 단조 및 CNC 가공
검사 : UT % PT %
증명서 : ISO9001, TUV 등.
MOQ : 1PC
공장 면적 : 3000㎡
회사 직원 : 48
대외 무역 팀 서비스 직원 : 20
중국의 전문 티타늄 플랜지 제조업체 문의 보내기 제품 소개

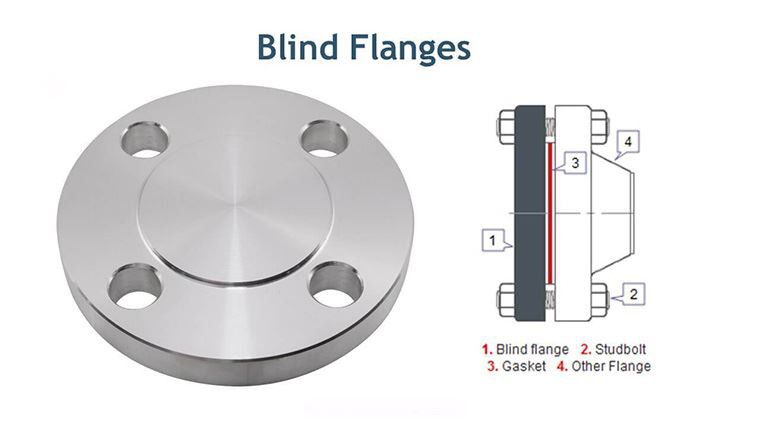

BL 플랜지는 블라인드 플랜지라고도합니다. 그것은' 플랜지의 연결 형태입니다. 실제로 중간에 구멍이없는 플랜지입니다. 그 기능 중 하나는 파이프 라인 끝을 막는 것이고 다른 하나는 유지 보수 중에 파이프 라인의 이물질 제거를 용이하게하는 것입니다. 차단 효과에 관한 한 캡 및 플러그와 동일한 효과가 있습니다. 하지만 플러그를 분해 할 방법이없고 바인드 플랜지는 볼트로 고정되어있어 분해가 매우 편리합니다.

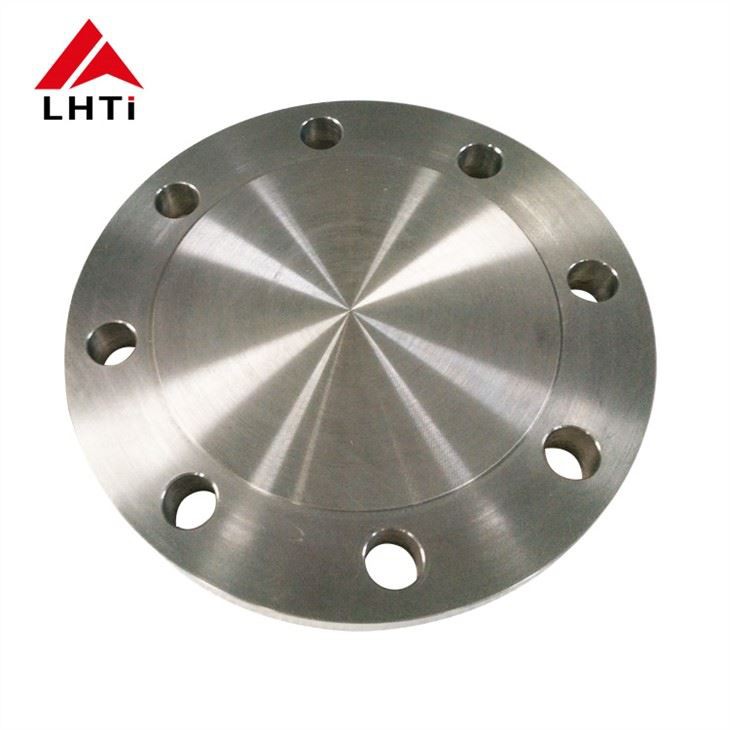

제품 이름 : 티타늄 블라인드 플랜지
표준 : ANSI / ASME B16.5
자료 : Gr1 Gr2 Gr5 Gr7 Gr12
신청 : 화학 공업
단가 : $ 25usd / pc- $ 85usd / pc
씰링 표면 : RF, FF, TG, RJ 등
크기 : NPS 1/2-NPS 24 (DN 10-2000)
압박 : 150 # -2500 #
표면 : 광택>
기술 : 단조 및 CNC 가공
검사 : UT % PT %< br="">
증명서 : ISO9001, TUV 등.
티타늄 BL 플랜지의 모든 품질 테스트 :
시각 테스트 (VT)
초음파 검사 (UT)
방사선 검사 (RT)
자기 입자 테스트 (MT)
침투 테스트 / 염료 침투 (PT)
와전류 테스트 (ET)
음향 방출 (AE)
티타늄 BL 플랜지의 상세 이미지 :
| 티타늄 블라인드 플랜지 클래스 150 | ||||||
| Nom. 파이프 크기 | 플랜지 Dia. | 두꺼운 플랜지 | 제기 얼굴 직경. | 구멍 수 | Dia. 볼트 수 | Dia. 볼트 서클의 |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| 티타늄 블라인드 플랜지 Class 300 | ||||||
| Nom. 파이프 크기 | 플랜지 Dia. | 두꺼운 플랜지 | 제기 얼굴 직경. | 구멍 수 | Dia. 볼트의 | Dia. 볼트 서클의 |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
