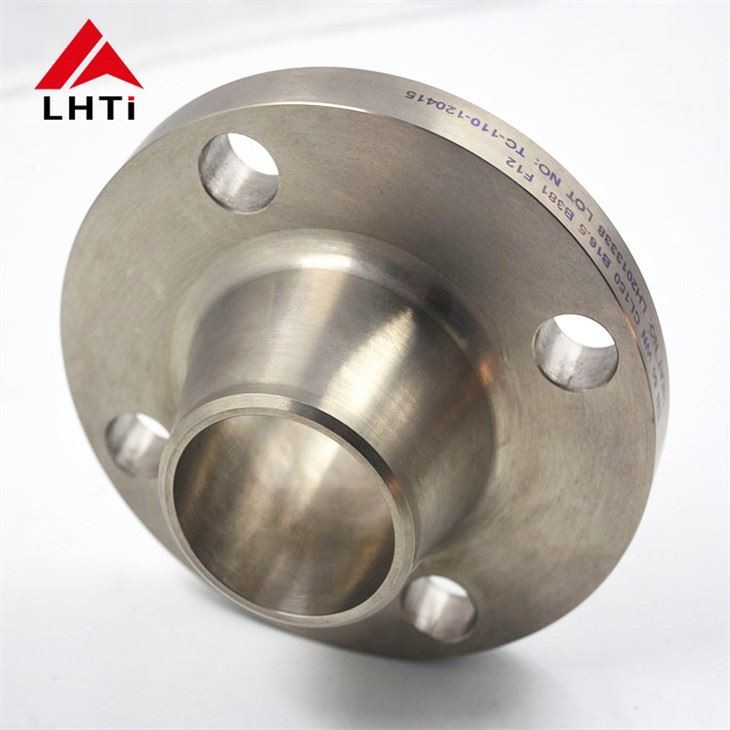

티타늄 용접 목 플랜지 클래스 150

티타늄 용접 목 플랜지 클래스 150

자료: Gr1 Gr2 Gr5 Gr7 Gr12
단가: $25usd/pc-$85usd/pc
밀봉 표면: RF, FF, TG, RJ 등
크기: NPS 1/2 - NPS 24(DN 10 - 2000)
압력: 클래스 150
기술: 단조 및 CNC 가공
인증서: ISO9001, TUV 등
MOQ: 1pc
공장 면적:3000㎡
회사 직원:48
중국의 전문 티타늄 플랜지 제조업체

Send Inquiry

Chat Now

Product Introduction

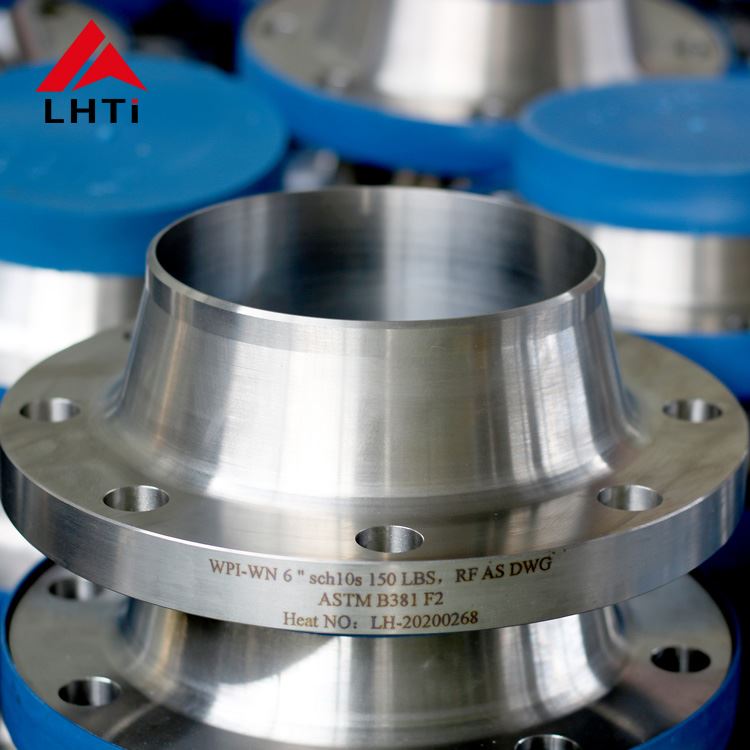

티타늄 용접 목 플랜지

티타늄 용접 목 플랜지는 압력이나 온도의 변동이 큰 파이프라인 또는 고온, 고압 및 저온의 파이프라인에 적합하며 고가의 가연성 및 폭발성 매체를 운송하는 파이프라인에도 사용됩니다. 티타늄 용접 목 플랜지는 변형되기 쉽지 않고 잘 밀봉되어 널리 사용됩니다.

재료:Gr1, Gr2, Gr5, Gr7, Gr12

기준:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

크기:1/2"~ 30"NB, NPS 1/2 - NPS 24(DN 10 - 2000) .

압력 클래스: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 ~ PN250/ 150LB, 250LB ,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB.

바다표범 어업 표면:RF, FF, TG, RJ 등

기술:Froged 및 CNC 가공

티타늄 용접 목 플랜지클래스 150
명. 파이프 크기	플랜지 직경	두꺼운 플랜지	허브 직경 기지에서	올려진 얼굴 Dia.	허브 직경 용접점에서	아니요. ~의 구멍	디아. ~의 볼트	디아. 의 볼트 서클	구경 디아.	길이 허브를 통해
1/2	3-1/2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1.05	4	1/2	2-3/4	0.82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1.66	4	1/2	3-1/2	1.38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5-5/16	6-3/16	4.50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7-9/16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1/2	23.25	6
