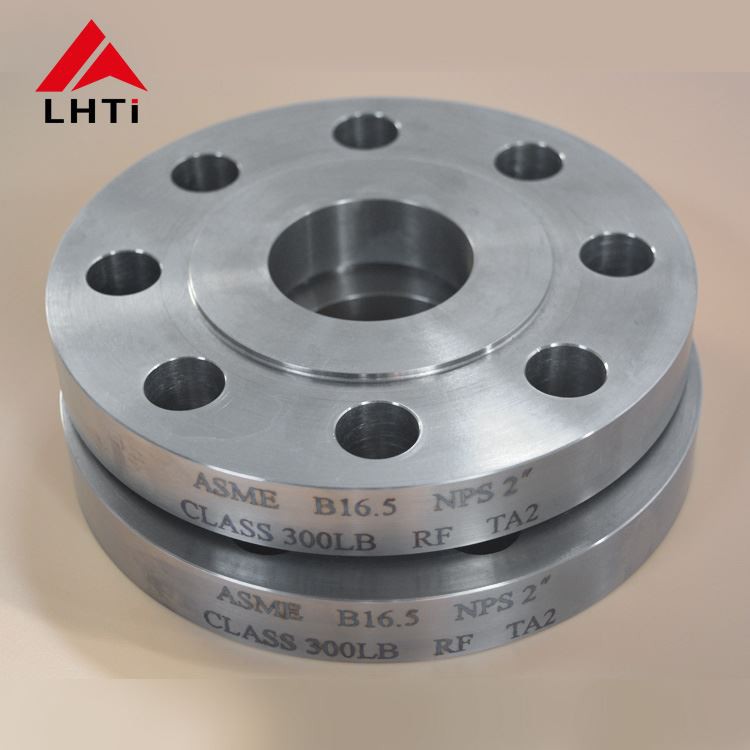

플랜지 클래스 150에 티타늄 슬립

플랜지 클래스 150에 티타늄 슬립

제품 이름 : 티타늄 SO 플랜지
표준 : ANSI / ASME B16.5
자료 : Gr1 Gr2 Gr5 Gr7 Gr12
신청 : 화학 공업
단가 : $ 25usd / pc- $ 85usd / pc
씰링 표면 : RF, FF, TG, RJ 등
크기 : 1 / 2 ''~ 80 ''(DN10 ~ 3600)
압박 : 150 # -2500 #
표면 : 광택
기술 : 단조 및 CNC 가공

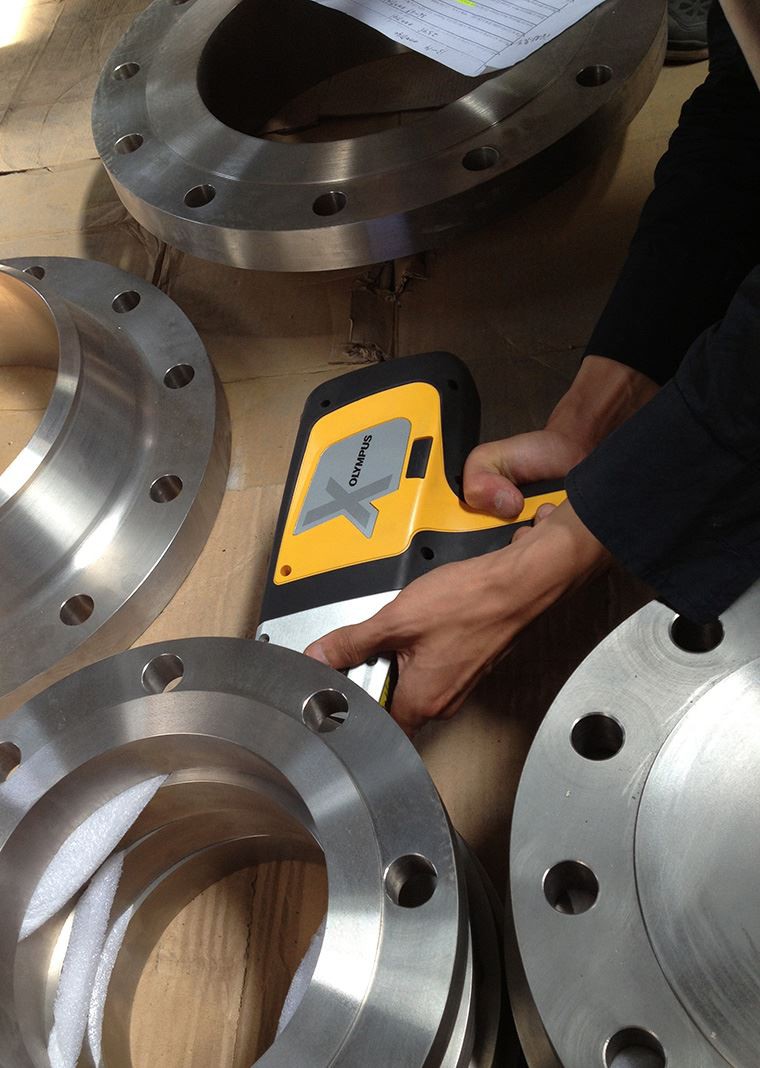

검사 : UT % PT %
증명서 : ISO9001, TUV 등.
MOQ : 1pc

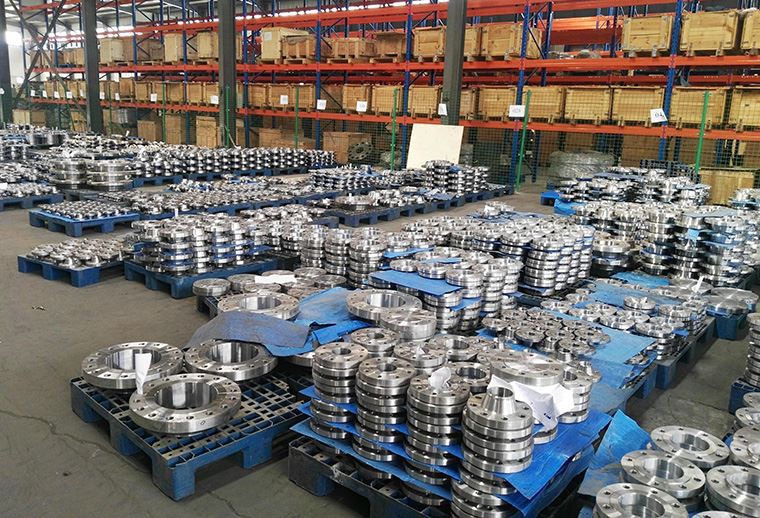

공장 면적 : 3000㎡
회사 직원 : 48

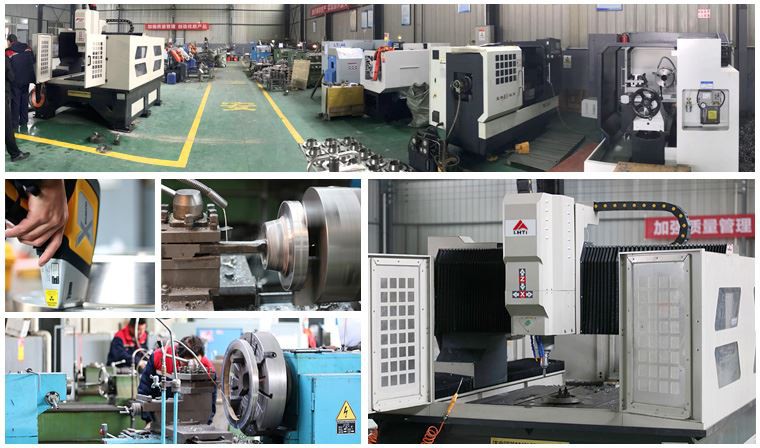

중국의 전문 티타늄 플랜지 제조업체

Send Inquiry

Chat Now

Product Introduction

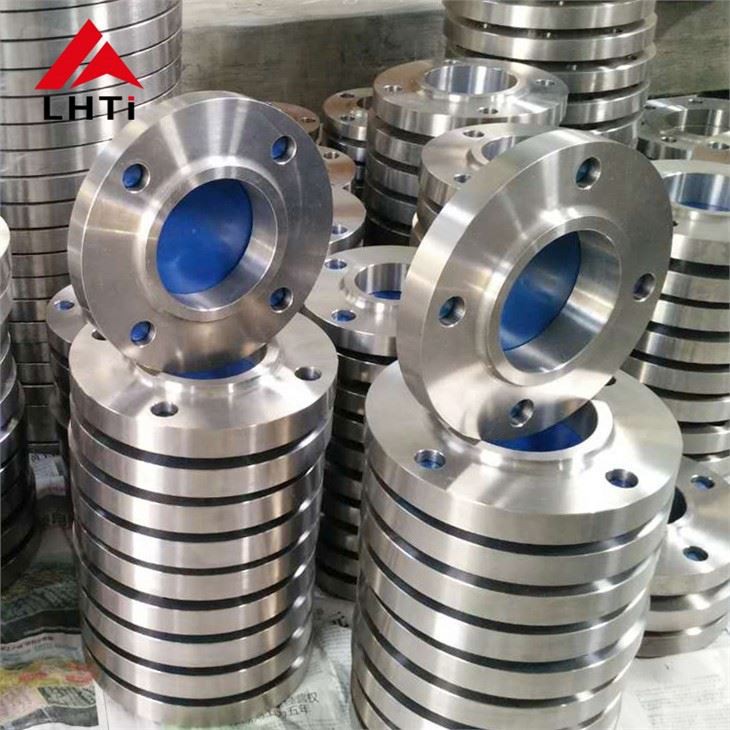

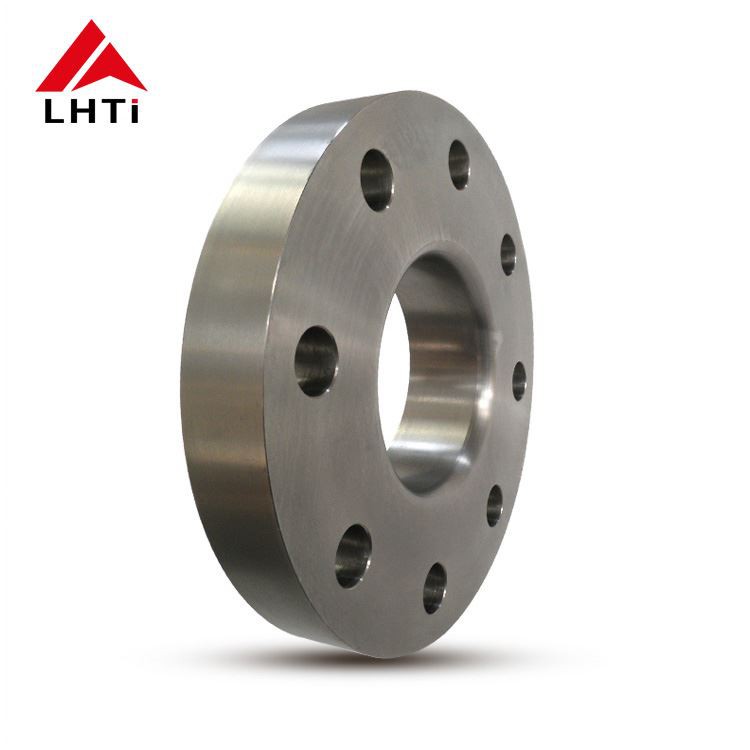

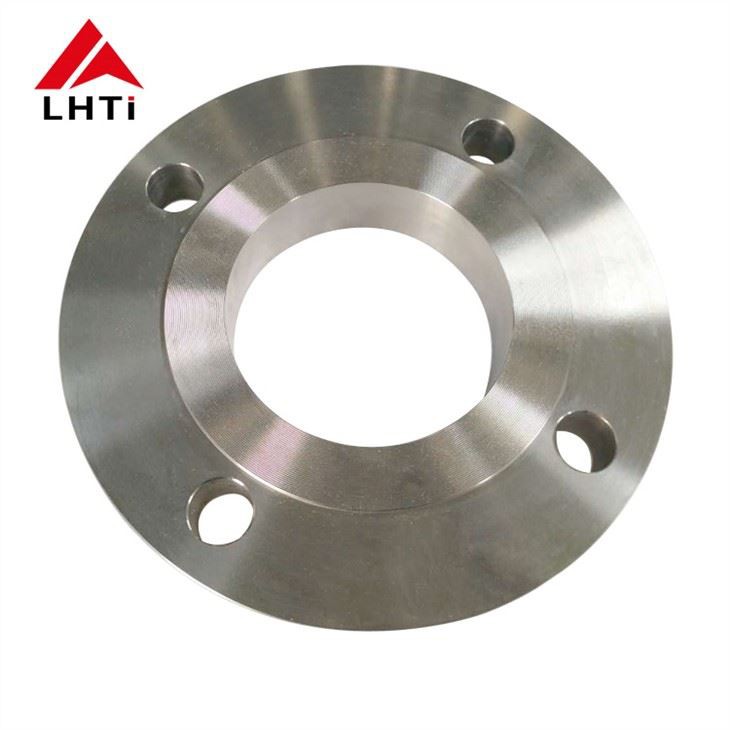

플랜지 클래스 150에 티타늄 슬립

제품 정보

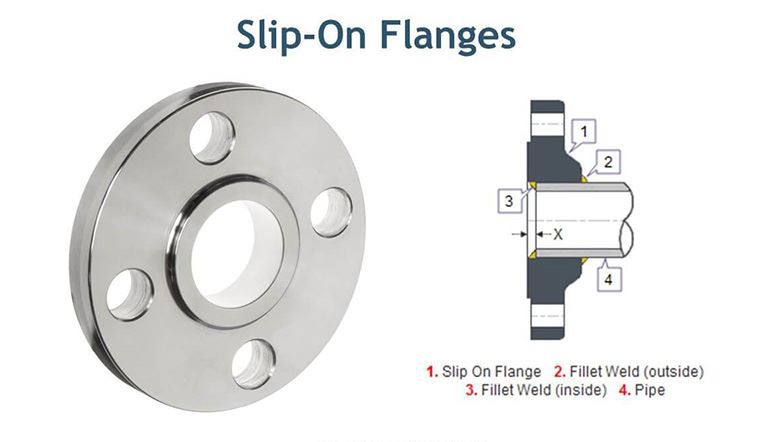

생성물	플랜지의 티타늄 슬립

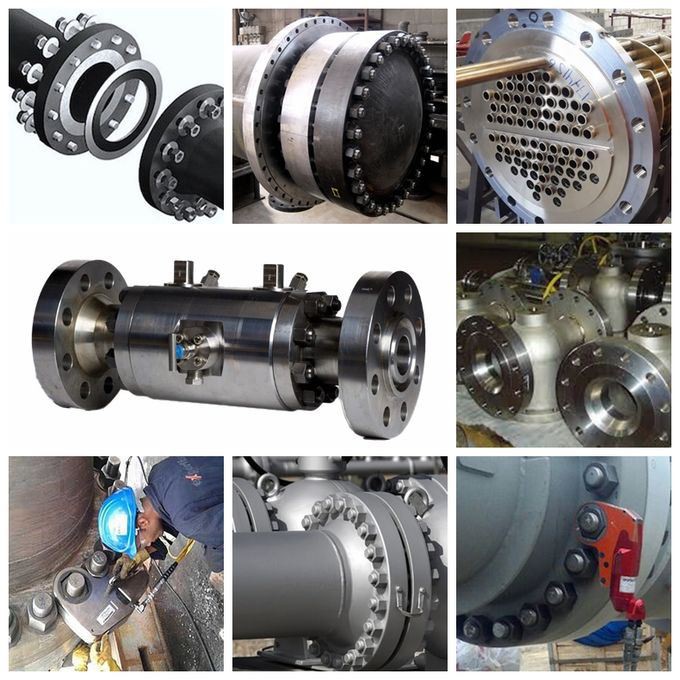

신청	보일러 압력 용기, 화학, 석유, 조선, 제약, 야금, 기계
표준	ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
재료	Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
크기	1/2' 경기 # 39; ~ 80 경기 # 39; 경기 # 39; (DN10 ~ 3600)
압력	ANSI : 클래스 150-2500 DIN : PN6-PN250
씰링 표면	RF, FF, TG, RJ 등

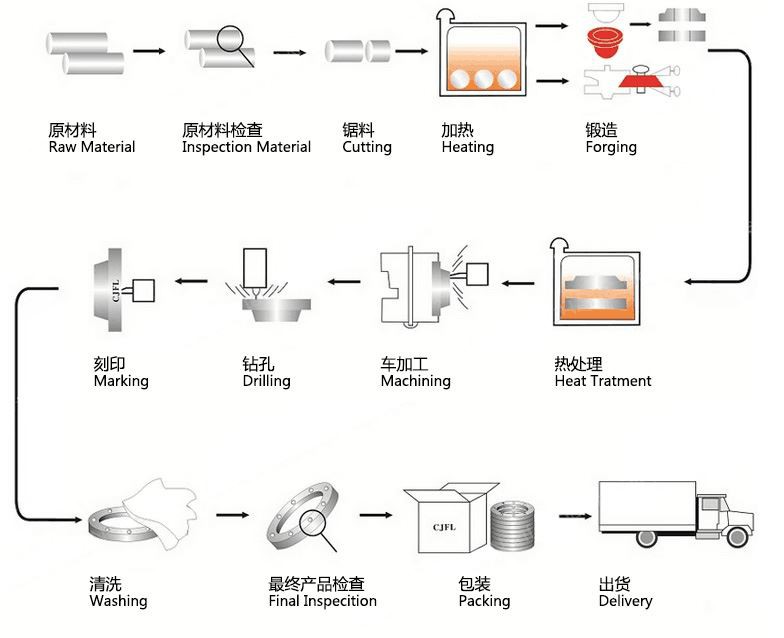

기술	Froged 및 CNC 가공

사양

플랜지 클래스 150에 티타늄 슬립
Nom. 파이프 크기	플랜지 Dia.	플랜지 두꺼운	허브 직경 기지에서	높인 얼굴 Dia.	아니. 의 구멍	Dia. 의 볼트	Dia. 볼트 서클의	구경 Dia.	길이 스루 허브
1/2	3-1/2	7/16	1-3/16	1-3/8	4	1/2	2-3/8	0.88	5/8
3/4	3-7/8	1/2	1-1/2	1-11/16	4	1/2	2-3/4	1.09	5/8
1	4-1/4	9/16	1-15/16	2	4	1/2	3-1/8	1.36	11/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	4	1/2	3-1/2	1.70	13/16
1-1/2	5	11/16	2-9/16	2-7/8	4	1/2	3-7/8	1.95	7/8
2	6	3/4	3-1/16	3-5/8	4	5/8	4-3/4	2.44	1
2-1/2	7	7/8	3-9/16	4-1/8	4	5/8	5-1/2	2.94	1-1/8
3	7-1/2	15/16	4-1/4	5	4	5/8	6	3.57	1-3/16
3-1/2	8-1/2	15/16	4-13/16	5-1/2	8	5/8	7	4.07	1-1/4
4	9	15/16	5-5/16	6-3/16	8	5/8	7-1/2	4.57	1-5/16
5	10	15/16	6-7/16	7-5/16	8	3/4	8-1/2	5.66	1-7/16
6	11	1	7-9/16	8-1/2	8	3/4	9-1/2	6.72	1-9/16
8	13-1/2	1-1/8	9-11/16	10-5/8	8	3/4	11-3/4	8.72	1-3/4
10	16	1-3/16	12	12-3/4	12	7/8	14-1/4	10.88	1-15/16
12	19	1-1/4	14-3/8	15	12	7/8	17	12.88	2-3/16
14	21	1-3/8	15-3/4	16-1/4	12	1	18-3/4	14.14	2-1/4
16	23-1/2	1-7/16	18	18-1/2	16	1	21-1/4	16.16	2-1/2
18	25	1-9/16	19-7/8	21	16	1-1/8	22-3/4	18.18	2-11/16
20	27-1/2	1-11/16	22	23	20	1-1/8	25	20.20	2-7/8
24	32	1-7/8	26-1/8	27-1/4	20	1-1/4	29-1/2	24.25	3-1/4
