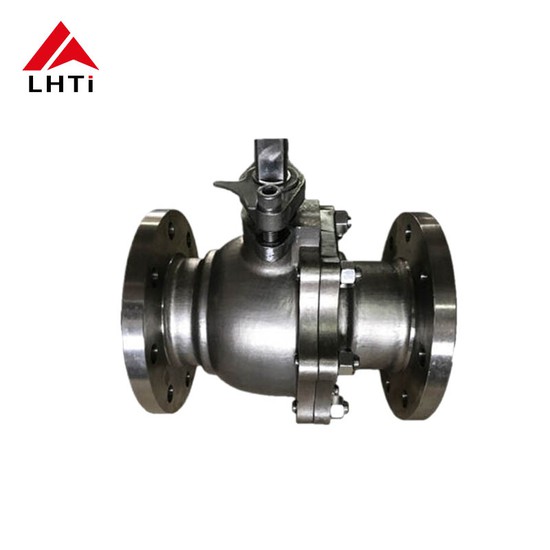

풀 포트 볼 밸브 티타늄 Gr1

모델: 티타늄 볼 밸브
압력 등급: 클래스 150 클래스 300
액추에이터 유형: 수동, 공압, 전기
학년: 1학년 2학년
작동 방식: 레버, 기어, 액추에이터
볼 소재:티타늄
설계 표준: API 6D, ASME B16.34
보어 유형: 풀 보어, 리듀스 보어
안티 스태틱 디자인: API 608
방화 설계: API 607, API 6FA                            문의 보내기                                                                                                      제품 소개

제품 소개:

"풀 포트 볼 밸브 티타늄 Gr1"은 상업적으로 순수한 티타늄인 1등급 티타늄 합금으로만 제작된 특정 유형의 볼 밸브를 말합니다. 이러한 밸브의 주요 특징과 고려 사항은 다음과 같습니다.

풀 포트 디자인: 풀 포트 볼 밸브는 파이프라인의 내부 직경과 동일한 보어 직경으로 설계되었습니다. 이를 통해 밸브가 완전히 열렸을 때 최소한의 흐름 제한이 가능하여 감소된 포트 설계에 비해 밸브 전체에서 압력 강하가 낮아집니다.

소재 - 1등급 티타늄(Ti Gr1):

속성: 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중에서 가장 부드럽고 연성이 뛰어납니다. 특히 해수, 화학 물질 및 고온이 포함된 환경에서 우수한 내식성을 제공합니다.

응용 프로그램: 내식성과 생체적합성 덕분에 1등급 티타늄은 화학 처리, 해양, 항공우주 및 의료 분야를 포함한 다양한 산업에서 사용됩니다. 무독성, 신뢰성 및 장기 성능이 중요한 응용 분야에 적합합니다.

건설:

밸브 바디 및 구성 요소: 볼, 스템 및 기타 내부 구성 요소를 포함한 전체 밸브 바디는 1등급 티타늄으로 제작되었습니다. 이를 통해 밸브 구조 전체에 걸쳐 균일한 내식성이 보장됩니다.

밀봉 메커니즘: 밸브 내부의 씰과 시트는 일반적으로 PTFE(테프론)나 금속 합금 등 티타늄과 호환되는 소재로 제작되어 밸브가 닫힐 때 견고한 씰을 보장하고 누출을 방지합니다.

작업:

1/4 회전 작업: 다른 볼 밸브와 마찬가지로 풀 포트 볼 밸브는 핸들이나 액추에이터를 사용하여 볼을 90도 회전시켜 작동합니다. 이 동작은 볼 보어를 개방 위치의 흐름 경로와 정렬하거나, 폐쇄 위치의 흐름 경로와 수직으로 정렬하여 유체 또는 가스의 흐름을 제어합니다.

장점:

부식 저항성: 1등급 티타늄은 우수한 내식성을 제공하여 혹독하고 부식성 환경에서 사용하기에 적합합니다.

생체적합성: 의료 기기 및 임플란트와 같이 생체적합성이 요구되는 응용 분야에 이상적입니다.

가벼움: 티타늄은 강철에 비해 밀도가 낮아 밸브 무게가 더 가벼워서 중량 감소가 필요한 분야에 유리할 수 있습니다.

볼 밸브는 신뢰성과 유량 제어 능력으로 인해 화학 처리, 석유 및 가스, 해양 및 항공우주를 포함한 다양한 산업에서 일반적으로 사용됩니다. 1등급 티타늄으로 제작된 이 볼 밸브는 해수 담수화 플랜트, 화학 처리 시설 및 의료 기기와 같이 부식 방지 및 생체 적합성이 필요한 응용 분야에 특히 적합합니다.

1등급 티타늄을 사용함으로써 볼 밸브가 혹독한 환경을 견뎌내고 장기적인 성능을 유지하며 전반적인 시스템 안정성을 높이는 데 도움이 됩니다.

티타늄 볼 밸브의 자세한 설명:

티타늄 볼 밸브석유, 화학, 야금, 발전과 같은 산업에서 널리 사용되는 중요한 장비입니다. 내식성, 고온 저항성, 경량 및 긴 사용 수명과 같은 특성을 가지고 있습니다. 따라서 고압, 고온 및 강한 부식을 포함한 많은 혹독한 조건에서 티타늄 합금 볼 밸브는 밸브 응용 분야에 이상적인 선택이 되었습니다.

티타늄 합금 소재로 만든 볼 밸브의 한 종류로, 구조는 주로 밸브 바디, 보닛, 스템, 볼, 시트 및 기타 구성 요소로 구성됩니다. 티타늄 합금 볼 밸브의 주요 특징은 우수한 내식성을 포함하여 강산, 강알칼리 및 염과 같은 다양한 부식성 매체에서 정상적으로 작동할 수 있습니다. 또한 고온 저항성, 내마모성 및 경량 특성과 같은 장점을 제공하여 석유, 화학, 야금 및 발전과 같은 산업에서 널리 사용됩니다.

작동 원리는 밸브 스템을 사용하여 볼을 회전시켜 볼과 시트 사이에 다른 통로를 만들어 유체 개방, 폐쇄 및 조절을 달성하는 것입니다. 볼이 90도 회전하면 매체가 밸브를 통과하고 볼이 180도 회전하면 매체가 완전히 차단됩니다. 밀봉 성능은 주로 볼과 시트 사이의 접촉 영역과 밀봉 재료의 특성에 따라 달라집니다.

제품 사양:

티타늄 볼 밸브는 다른 유형의 볼 밸브와 동일한 원리로 작동하지만 티타늄의 고유한 특성으로 인해 특정 고려 사항이 있습니다.

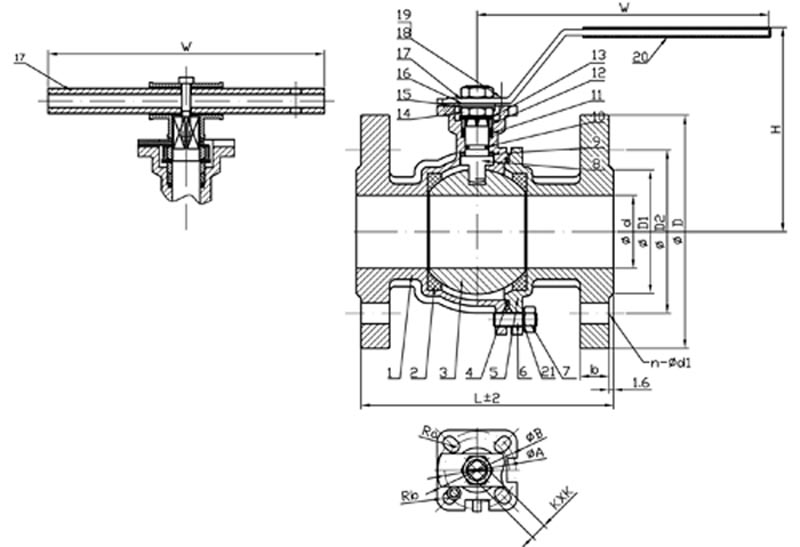

밸브 구조: 볼 밸브는 중앙에 구멍(보어)이 있는 구형 폐쇄 요소(볼)로 구성됩니다. 밸브가 열린 위치에 있을 때 보어는 밸브 본체 입구 및 출구 포트와 정렬되어 유체가 흐를 수 있습니다.

작업: 밸브는 핸들이나 액추에이터를 사용하여 볼을 90도(1/4 회전) 회전시켜 작동합니다. 볼의 보어가 흐름 방향과 일치하면 밸브가 열려 유체가 통과할 수 있습니다. 흐름에 수직으로 회전하면 보어가 흐름을 차단하여 밸브를 닫습니다.

재료: 티타늄 볼 밸브는 밸브 본체, 볼 및 기타 중요 구성 요소에 2등급 티타늄 또는 5등급(Ti-6Al-4V)과 같은 기타 티타늄 합금을 사용합니다. 티타늄은 특히 해수, 화학 물질 및 고온이 포함된 공격적인 환경에서 뛰어난 내식성을 위해 선택됩니다.

밀봉 메커니즘: 볼 밸브의 밀봉 메커니즘은 일반적으로 시트(일반적으로 PTFE 또는 금속 합금과 같은 티타늄과 호환되는 재료로 만들어짐)를 포함하며, 밸브가 닫힐 때 볼 주위에 단단한 밀봉을 제공합니다. 이는 누출을 방지하고 시스템의 무결성을 보장합니다.

응용 프로그램: 티타늄 볼 밸브는 화학 처리, 석유 및 가스, 해양 환경(해수 담수화 포함), 항공우주 및 의료 기기와 같이 내식성, 내구성 및 신뢰성이 중요한 산업에서 사용됩니다. 또한 의료용 임플란트 및 장비와 같이 생체 적합성이 필요한 응용 분야에서도 선호됩니다.

장점: 티타늄 볼 밸브의 주요 장점으로는 가벼운 특성, 뛰어난 내식성(염화물이 풍부한 환경에서도), 높은 강도 대 중량 비율, 침식 및 캐비테이션에 대한 저항성이 있습니다. 이러한 특성으로 인해 티타늄 볼 밸브는 신뢰성과 장기 성능이 필수적인 중요한 응용 분야에 적합합니다.

요약하자면, 티타늄 볼 밸브는 간단하고 신뢰할 수 있는 설계를 사용하여 효율적으로 작동하는 동시에 티타늄의 고유한 특성을 활용하여 다양한 산업의 까다로운 환경에서도 견고한 성능을 제공합니다.
