티타늄 Gr1 Gr2 전기 V-포트 볼 밸브

모델:V 포트 볼 밸브
대면 치수: ASME B16.10
액추에이터 유형: 수동, 공압, 전기
작동 방식: 수동, 기어 작동, 작동
설계 표준: API 6D, ASME B16.34
끝 연결: 플랜지(ANSI, JIS, DIN, GB)
좌석 소재:PTFE, RPTFE, PEEK, 금속
압력 정격: PN1.6 ~ PN6.3 MPa 문의 보내기 제품 소개

제품 배경 및 소개:

특수소재 밸브부식성 또는 극한 작동 조건으로 인해 표준 재료가 적합하지 않을 수 있는 다양한 산업의 특정 요구 사항을 충족하도록 설계되었습니다. 다음은 특수 재료 밸브에 대한 영어 소개입니다.



특수소재 밸브표준 소재로는 충분하지 않을 수 있는 까다로운 환경과 까다로운 애플리케이션을 처리하도록 특별히 설계되었습니다. 이 밸브는 고성능 합금 또는 특별히 설계된 소재로 제작되어 우수한 내식성, 고온 내성 및 뛰어난 내구성을 제공합니다.



티타늄 합금:티타늄 합금은 낮은 밀도, 높은 강도, 뛰어난 내식성 및 우수한 용접성을 가지고 있습니다. 이들은 석유화학, 항공우주, 해양 공학 및 의료 기기와 같은 산업에 널리 적용됩니다.



구리 합금:구리 합금은 뛰어난 내식성, 높은 경도, 내마모성, 좋은 열 및 전기 전도성으로 인해 밸브 제조에 널리 사용됩니다.



지르코늄 합금:지르코늄 합금은 뛰어난 내식성과 고온 성능으로 유명하여 화학 산업과 원자력 부문의 응용 분야에 이상적입니다.



니켈 합금:니켈 합금은 우수한 내식성을 제공하여 다양한 산, 알칼리 및 혹독한 환경에 장기간 노출되어도 견딜 수 있습니다. 고급 기계 및 화학 장비 제조에 광범위하게 사용됩니다.



스테인리스 스틸:스테인리스 스틸은 뛰어난 내식성과 고온 성능으로 유명하여 화학 처리, 정유, 원자력과 같은 산업에서 사용되는 밸브에 선호됩니다.



명세서:

치수 표준: 일관된 크기 및 호환성을 위해 API602, ASME B1.20.1, ASME B16.11, ASME B16.5, AP1598을 준수합니다.

재료 표준: ASTM B381/B367, ASME SB381/SB367은 재료 특성 및 품질 표준 준수를 보장합니다.

크기 및 압력 등급:

크기: DN15-50 (NPS 1/2" - 2"에 해당)은 다양한 파이프라인 크기에 적합한 범위를 나타냅니다.

압력 등급: PN1.0 Mpa ~ PN420 Mpa(대략 클래스 150 ~ 클래스 2500)는 광범위한 압력 요구 사항을 포괄합니다.

종료 연결:

사용 가능한 종단 연결: 나사식(NPT), 소켓 용접, 플랜지식, 나사식 평행, 나사식 테이퍼 방식으로 다양한 배관 시스템에 설치 및 통합하는 데 유연성을 제공합니다.

티타늄 등급:

이용 가능한 학년: GR I, GR-2, GR-3, GR-4, GR-5, GR-7를 포함하여 다양한 환경 및 운영 조건에 적합한 티타늄 합금을 제공합니다.



티타늄 볼 밸브 설명:

티타늄 볼 밸브특수 공정 및 환경 조건에서 사용되는 밸브 유형입니다. 티타늄 합금의 우수한 내식성과 고강도로 인해 티타늄 볼 밸브는 화학 처리, 해양 공학 및 항공 우주와 같은 산업에서 널리 사용됩니다. 구조와 기능에 따라 티타늄 볼 밸브는 각각 특정 이점과 용도가 있는 여러 유형으로 분류할 수 있습니다.





우리가 제공하는 일반적인 티타늄 볼 밸브:

플로팅 볼 밸브:플로팅 볼 밸브는 볼이 매체의 압력 하에서 약간 움직여 밀봉을 달성할 수 있는 간단한 구조를 특징으로 합니다. 이 유형의 티타늄 볼 밸브는 일반적으로 일반적인 유체 제어에 사용되며 중간에서 낮은 압력 및 온도 조건에 적합합니다.



트러니언 장착 볼 밸브:트러니언 장착 볼 밸브에서 볼은 밸브 본체 내부에 고정되고, 스템을 회전시켜 유량을 제어합니다. 이 설계는 고압 및 고온 조건에 적합하여 더욱 안정적인 밀봉 및 작동 성능을 제공합니다.



V-포트 볼 밸브:V포트 볼 밸브는 볼 내부에 V자 모양의 디자인이 적용되어 조절 성능이 뛰어나고 유체를 정밀하게 제어할 수 있어 정확한 유량 조절이 필요한 분야에 적합합니다.



멀티포트 볼 밸브:멀티포트 볼 밸브는 여러 개의 입구 및 출구 통로를 갖추고 있어 복잡한 유체 분배 및 병합 기능을 구현할 수 있어 복잡한 유체 제어 시스템에 적합합니다.



제품 디자인 특징:

V 포트 볼 밸브는 V자 모양의 볼 오리피스를 특징으로 하는 특수 밸브로, 기존의 풀 보어 또는 표준 보어 볼 밸브에 비해 뚜렷한 장점을 제공합니다. V 포트 볼 밸브의 주요 특징은 다음과 같습니다.

유량 제어 정밀도:

V자형 볼: 독특한 V자형 구멍은 유량을 정밀하게 제어할 수 있게 해줍니다. 이 설계는 선형 유량 특성을 제공하여, 특히 낮은 유량에서 표준 볼 밸브에 비해 유량 제어가 더 정확합니다.



범위성:

높은 범위성: V 포트 볼 밸브는 일반적으로 높은 범위성을 가지고 있는데, 이는 최대 유량과 최소 유량의 비율을 나타냅니다. 이를 통해 광범위한 조건에서 유량을 미세 조정할 수 있어 정밀한 제어가 중요한 응용 분야에 적합합니다.



다양한 응용 프로그램:

프로세스 제어: 정밀한 유량 제어가 필요한 화학 처리, 석유 및 가스, 발전, 수처리 산업에서 사용됩니다.

조절 애플리케이션: 냉각수 회로, 증기 시스템, 일괄 처리 등 유량 조절 및 조절이 필요한 응용 분야에 이상적입니다.



내구성 및 신뢰성:

견고한 구조: 스테인리스 강철, 탄소강 또는 티타늄과 같은 합금과 같은 소재로 제작되어 다양한 작동 조건에서 내구성과 부식 방지 기능을 보장합니다.

단단히 닫힘: 누출을 방지하고 시스템 무결성을 보장하기 위해 완벽한 차단 기능을 제공합니다.



압력 강하 감소:

효율적인 흐름 경로: V자 모양의 볼 디자인은 밸브 전체에서 압력 강하를 최소화하여 압력 손실을 최소화해야 하는 시스템의 에너지 효율을 향상시킵니다.



작동 옵션:

수동 및 자동: 레버나 핸들을 사용하여 수동으로 작동하거나, 원격으로 작동하고 자동 제어 시스템에 통합할 수 있도록 액추에이터(전기, 공압 또는 유압)를 사용하여 자동화할 수 있습니다.



양방향 흐름 기능:

다양한 흐름 구성: 양방향 흐름 기능을 제공합니다. 즉, 밸브는 적용 요구 사항에 따라 양방향 흐름을 처리할 수 있습니다.



사용자 정의 옵션:

포트 크기 및 끝 연결: 작은 직경에서 큰 직경까지 다양한 크기로 제공되며 특정 배관 요구 사항에 맞게 다양한 끝 연결(플랜지, 나사산, 용접)을 사용자 정의할 수 있습니다.

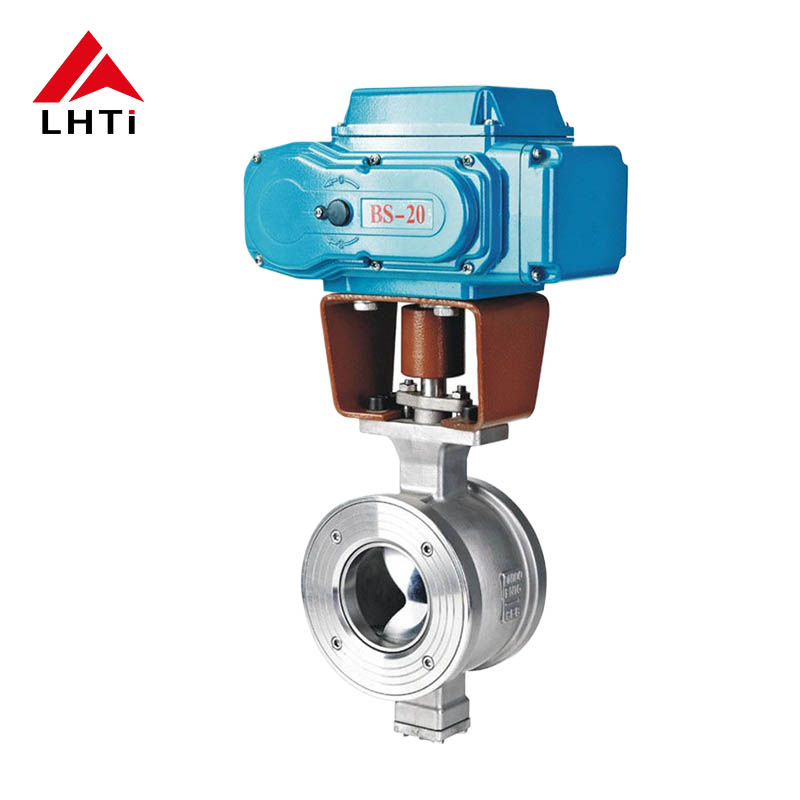

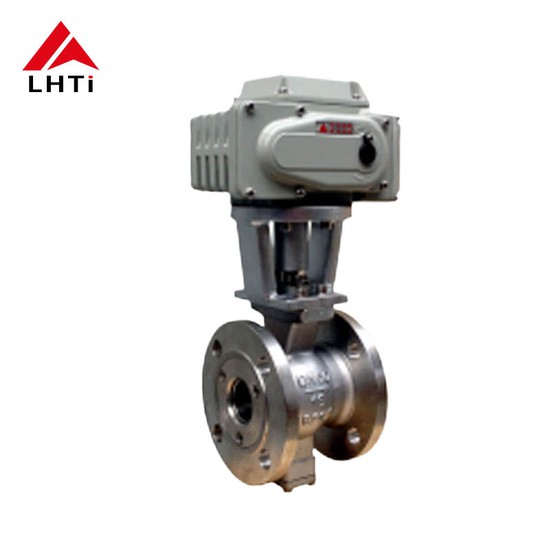

HK60Q-EX-V 방폭형 전기 V-포트 볼 밸브는 발전소, 석유 및 가스 시설, 화학 공장, 조선소 및 기타 위험한 응용 분야와 같이 방폭 기능이 필요한 환경에 맞는 몇 가지 주요 기능을 제공합니다. 다음은 주요 기능에 대한 세부 정보입니다.

HK60Q-EX-V 폭발 방지 전기 V-포트 볼 밸브의 주요 특징:

사양	세부
중간	석유, 가스, 연료 등
포트 크기 범위	DN15 ~ DN250
매체의 온도	-40도 ~ 80도(-40℉ ~ 176℉)(PTFE/PPL 밀봉)
	-40도 ~ 350도(-40℉ ~ 662℉)(금속 밀봉)
압력 등급	PN1.6 ~ PN6.3MPa
일의 압박감	10 / 16 / 20 / 64 바
	(145 / 232 / 290 / 928 사이)
본체 소재	TA1,TA2,TA10,2학년,3학년
전압	직류: 12V, 24V
	교류: 24V, 110V, 220V, 380V
구조	플랜지 볼 밸브
전압 허용 오차	±10%
연결 종료	플랜지형(ANSI, JIS, DIN, GB)

폭발 방지 설계:

액추에이터는 뛰어난 밀봉 성능으로 설계되어 위험한 환경에 필요한 방폭 표준을 충족합니다.

광범위한 적용 범위:

발전소, 석유 및 가스 시설, 화학 공장, 조선소 및 폭발 방지 장비가 필수적인 기타 산업에서 사용하기에 적합합니다.

제어 옵션:

수동 제어, 신호 제어, AC/DC 전원 구성으로 제공되어 애플리케이션 요구 사항에 따라 운영에 유연성을 제공합니다.

통신 프로토콜:

RS485 등 다양한 통신 프로토콜을 지원하여 다양한 제어 시스템 및 네트워크와의 통합이 용이합니다.

액추에이터 특징:

완전 밀폐형 다람쥐형 클릭: 안정적인 밸브 작동에 필수적인 큰 토크 용량을 갖춘 컴팩트한 디자인을 보장합니다.

과열 보호 스위치: 과열로 인한 모터 손상을 방지하기 위해 내장되어 있어 작동 안전성과 수명을 향상시킵니다.

모터 보호: 불리한 조건에서도 막힘과 모터 손상을 방지하도록 설계되어 지속적이고 안정적인 작동을 보장합니다.

핸드휠 디자인:

안전성, 신뢰성, 조작 편의성을 보장합니다. 인체공학적 디자인은 노동 절감의 이점도 제공하여 수동 조작을 간단하고 효율적으로 만듭니다.



고려 사항:

재료 호환성: 밸브 재료가 작동하는 특정 매체 및 환경 조건에 적합한지 확인하세요.

환경 등급: 해당 지역 또는 산업의 방폭 장비에 대한 관련 안전 표준 및 인증을 준수하세요.
