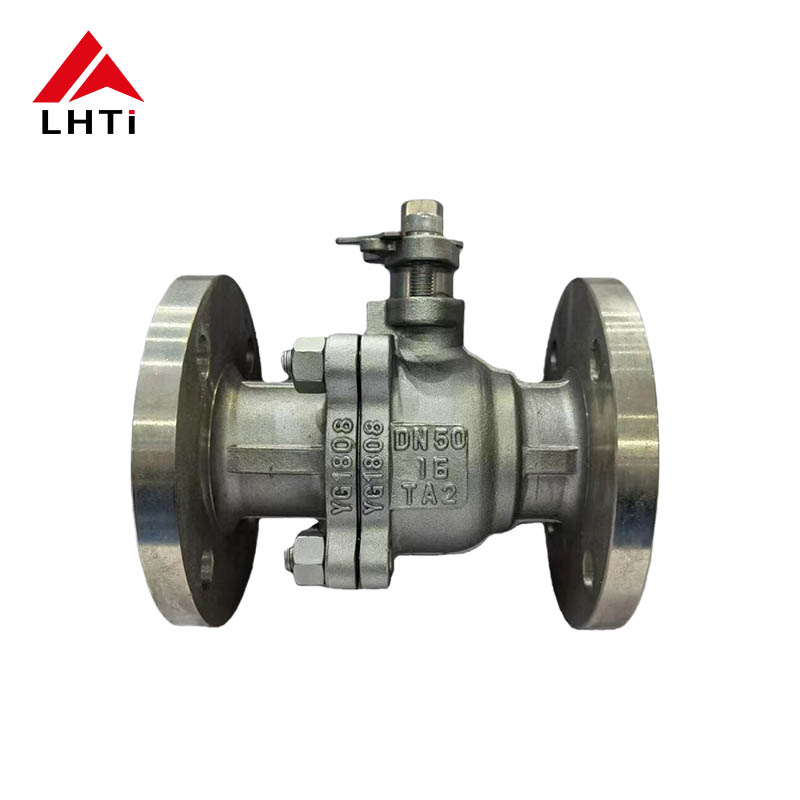

티타늄 플로팅 볼 밸브

모델:Q41F-16R/25R
유형:플로팅 볼 밸브
소재: 티타늄 Gr1 Gr2
설계 표준: API 6D
작동:수동
포트 유형: 풀 포트, 멀티 포트
크기:DN15-DN150
작동 방식: 레버, 기어, 액추에이터 문의 보내기 제품 소개

제품 소개:

전기 플로팅 볼 밸브란?



전기 플로팅 볼 밸브는 전기 액추에이터를 사용하여 밸브를 열고 닫는 유형의 볼 밸브를 말합니다. 수동으로 작동하는 밸브와 달리 전기 플로팅 볼 밸브에는 밸브의 움직임을 제어하는 ​​전기 액추에이터가 장착되어 있습니다. 이 액추에이터는 전기로 구동될 수 있으며 종종 원격 작동 또는 자동 제어 시스템에 사용됩니다. 표준 플로팅 볼 밸브와 유사하게 이 밸브는 밸브가 열려 있을 때 시트에서 약간 하류로 떠 있는 볼을 가지고 있습니다. 이 설계는 저압에서도 양호한 밀봉을 보장하고 작동 중 토크 요구 사항을 줄이는 데 도움이 됩니다. 전기 플로팅 볼 밸브는 정밀한 제어 및 자동화가 필요한 애플리케이션에 이상적입니다. 4-20mA, 0-10V와 같은 신호나 Modbus 또는 Profibus와 같은 디지털 통신 프로토콜을 사용하여 제어 시스템에 통합할 수 있습니다.



전기 플로팅 볼 밸브는 부식성 환경을 위한 스테인리스 스틸, 탄소강, 황동 또는 티타늄과 같은 이국적인 합금과 같이 응용 분야의 특정 요구 사항에 맞는 다양한 소재로 제공됩니다. 이러한 밸브는 전기 액추에이터의 일관된 성능과 플로팅 볼 설계가 제공하는 견고한 밀봉으로 인해 신뢰성으로 유명합니다. 정기적인 유지관리는 지속적인 성능과 수명을 보장합니다. 밸브 작동을 자동화함으로써 전기 플로팅 볼 밸브는 잠재적으로 위험한 환경에서 수동 개입을 줄여 안전성을 향상시킵니다. 또한 정밀한 제어 및 모니터링을 허용하여 운영 효율성을 개선합니다.



플로팅 볼 밸브는 플로팅 볼을 사용하여 흐름을 제어하는 ​​1/4 회전 밸브의 한 유형입니다. 이들은 정밀한 제어와 신뢰성이 필수적인 화학 처리를 포함한 다양한 산업에서 일반적으로 사용됩니다.

재료 호환성: 부식을 방지하고 시간이 지나도 성능을 유지하려면 밸브가 아세트산과 호환되는 재료로 제작되었는지 확인하세요.

밸브 설계: 플로팅 볼 밸브는 중간에서 높은 압력의 어플리케이션에 적합합니다. 플로팅 볼 설계는 밀폐된 밀봉을 가능하게 하여 누출 위험을 줄입니다.

압력 및 온도 등급: 밸브가 안전하고 효율적인 작동을 보장하기 위해 특정 응용 분야의 압력 및 온도 요구 사항을 충족하는지 확인하세요.

유지관리 및 내구성: 티타늄은 내구성 있는 소재이지만 특정 유지관리 절차가 필요할 수 있습니다. 밸브 설계가 유지관리 및 검사가 쉬운지 확인하십시오.





2-피스 플랜지 볼 밸브, 150파운드의 치수
크기	d	D1	D2	D	L	b	n-φd1	라	알비(RB)	A	B	콰이엇	H	V
1/2"	35	35	60.5	89	108	10.5	4-φ16	3	3	36	42	9	80	140
3/4"	43	43	70	98	117	10.5	4-φ16	3	3	36	42	9	85	140
1"	51	51	79.5	108	127	10.5	4-φ16	3	3.5	42	50	11	93	165
1-1/4"	64	64	89	115	140	11.2	4-φ16	3	3.5	42	50	11	104	165
1-1/2"	73	73	98.5	125	165	12.7	4-φ16	3.5	4.5	50	70	14	115	195
2"	92	92	120.5	150	178	14.3	4-φ16	3.5	4.5	50	70	14	125	195
2-1/2"	105	105	139.5	178	190	15.9	4-φ16	4.5	5.5	70	102	17	145	260
3"	127	127	152.5	190	203	17.5	4-φ16	4.5	5.5	70	102	17	152	260
4"	157	157	190.5	229	229	22.3	8-φ19	4.5	5.5	70	102	17	180	300
5"	186	186	216	254	356	22.3	8-φ19	5.5	6.5	102	125	22	210	600
6"	216	216	241.5	279	394	23.9	8-φ19	5.5	6.5	102	125	27	225	600
25.4mm=1"





티타늄 볼 밸브의 특징:

부식 저항성: 티타늄은 해수, 산, 알칼리를 포함한 광범위한 공격적인 화학 물질 및 환경으로 인한 부식에 매우 강합니다. 이 특성은 장기적인 신뢰성과 감소된 유지 관리 비용을 보장합니다.

고강도, 경량: 티타늄 합금은 높은 강도와 ​​낮은 밀도를 결합하여 밸브를 튼튼하면서도 가볍게 만듭니다. 이 특성은 기계적 무결성을 손상시키지 않으면서 중량 감소가 중요한 응용 분야에 유익합니다.

온도 안정성: 티타늄은 극저온에서 고온까지 광범위한 온도 범위에서도 기계적 성질을 유지하므로 극저온과 고온 응용 분야에 모두 적합합니다.

밀봉 신뢰성: 플로팅 볼 밸브는 다양한 작동 조건에서 견고한 밀봉을 보장합니다. 이 설계는 볼이 하류로 약간 떠서 하류 시트와의 접촉을 유지하는 데 도움이 되며 저압 조건에서도 안정적인 밀봉을 보장합니다.

조작의 용이성: 이 밸브는 레버로 수동으로 작동하거나 액추에이터로 자동으로 작동할 수 있습니다. 플로팅 볼 디자인은 토크 요구 사항을 줄여 밸브 구성 요소의 작동이 더 부드럽고 수명이 더 깁니다.

다양한 응용 프로그램: 티타늄 플로팅 볼 밸브는 내식성, 신뢰성, 긴 작동 수명이 중요한 화학 처리, 석유 및 가스, 해양, 항공우주, 제약 산업에 적용됩니다.

표준 준수: 일반적으로 API, ASME, ASTM과 같은 국제 표준을 준수하여 설계, 제조 및 성능에 있어 일관성을 보장합니다.





제품 기술 사양:

제품 기술 사양:
압력 등급:	클래스 150-600파운드
공칭 직경:	1/2" - 10"
주행 모드:	핸들, 웜기어, 공압, 유압, 전기
차체, 보닛:	TA1,TA2,TA10,2학년,3학년
공:	TA1,TA2,TA10,2학년,3학년
줄기:	TA1, TA2, TA10, TC4, 2학년, 3학년, 5학년
밀봉 링:	PTFE, RPTFE, PPL, PEEK
American Standard 티타늄 볼 밸브 모델:	Q41F- 150Lb(Ti),Q41F-300Lb(Ti),Q41F-600Lb(Ti),Q341F-150Lb(Ti),Q341F-300Lb(Ti), Q341F-600Lb(Ti),Q341F-150Lb(A),Q341F-300Lb(A),Q341F-600Lb(A)
디자인 표준:	GB/T12237, API6D, ASME B16.34
대면 치수:	GB/T12221, API6D, ASME B16.10
플랜지 연결:	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
테스트 표준:	JB/T9092,GB/T13927,API6D,API598





설치 및 유지 관리 팁:

적절한 정렬을 보장하세요:설치하는 동안 모든 포트가 올바르게 정렬되어 있는지 확인하여 누출을 방지하고 효율적인 흐름 제어를 보장하세요.

호환되는 씰을 사용하세요:적용 분야에 따라 취급하는 유체와 작동 환경과 호환되는 씰을 선택하세요.

정기 검사:마모나 손상 징후를 주기적으로 점검하면 최적의 성능을 유지하고 밸브의 수명을 연장하는 데 도움이 됩니다.

청결:제약품이나 식품 가공과 같은 분야에서는 위생 기준을 유지하기 위해 밸브를 정기적으로 청소해야 합니다.
