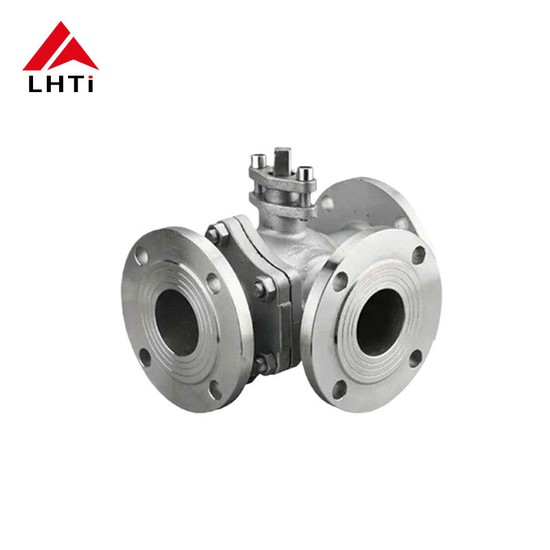

3방향 볼 밸브 PN40 DN125

모델: 3방향 볼 밸브 작동: 수동, 공압, 전기 대면 치수: ASME B16.10 방화: API 607, API 6FA 액추에이터 유형: 수동, 공압, 전기 재질: 티타늄 Gr1 Gr2 압력 등급: 클래스 150 - 클래스 2500 설계 표준: API 6D, ASME B16.34 문의 보내기 제품 소개

제품 소개:

3방향 볼 밸브는 유체 제어에서 다양한 기능을 제공하며, "T" 및 "L" 포트 구성으로 다양한 흐름 패턴을 수용합니다.



"L" 포트 구성:

주로 흐름 방향을 전환하는 데 사용됩니다.

서로 수직인 두 개의 서로 다른 흐름 채널을 연결합니다.

유체가 두 개의 별도 경로 사이로 이동해야 하는 응용 분야에 이상적입니다.

"T" 포트 구성:

흐름 방향을 전환, 수렴, 발산하는 옵션을 제공합니다.

3개의 채널을 서로 연결하거나 2개의 채널을 연결하고 세 번째 채널을 차단합니다.

여러 소스 또는 목적지 간의 유연한 라우팅을 제공합니다.

3 Way Ball Valve의 국제 표준 설계 및 테스트
디자인 표준	BS EN ISO 17292(BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
검사 및 테스트표준	BS EN ISO 12266-(BS 6755 -1)
플랜지 대 플랜지 거리	제조 표준
연결 종료	ANSI B 16.5, 클래스 150/300에 따른 플랜지 끝
	BS 10 테이블 DEF / H
	PN 6 / PN 10 / PN 16 PN 25 PN 40
	DIN 규격 / JIS 규격 / IS 규격
	ANSI B 1.20.1에 따른 나사/나사식 끝
제조 크기 범위	1/2"(DN15) ~ 12(DN 300) - 플랜지 끝
	1/2"(DN15) ~ 3(DN 80) - 나사형 끝
밸브의 압력 정격	PN 10 / PN 16 / PN 25 / PN 40
밸브 작동	수동 핸드 레버 / 웜기어 액추에이터 작동공압 로터리 쿼터 턴 액추에이터 / 전기 액추에이터



티타늄 볼 밸브의 등급:

티타늄 볼 밸브,뛰어난 내식성과 강도로 유명하며 화학, 석유, 제약 및 해양 엔지니어링 분야를 포함한 다양한 까다로운 환경에서 널리 사용됩니다.



TA1(1학년)-순수 티타늄은 최고의 연성과 인성을 제공하며 성형 및 용접이 용이합니다.



TA2(2학년)-순수 티타늄은 전반적인 성능이 뛰어나며 내식성이 좋고 강도가 적당하며 성형 및 용접이 용이합니다.



TA9 (7학년)-주로 티타늄에 0.12-0.25% 팔라듐(Pd)을 첨가하여 특히 환원 환경에서 내식성을 크게 향상시켰습니다.



TA10(12학년)-소량의 몰리브덴(Mo)과 니켈(Ni)을 함유한 티타늄 합금으로, 순수 티타늄보다 강도와 내열성이 뛰어나며, 내식성도 양호합니다.



TC4(5학년)-티타늄을 주성분으로 하고 알루미늄(Al) 6%, 바나듐(V) 4%를 첨가한 티타늄 합금으로, 강도와 경도가 매우 높고, 내식성이 좋으며, 밀도가 낮습니다.



3방향 볼 밸브의 응용 분야:

흐름 차단 또는 중단:한쪽 포트를 닫으면 흐름이 완전히 멈춥니다.

두 개의 다른 소스 간의 흐름 전환:한 입력에서 다른 입력으로 흐름을 지정합니다.

두 개의 서로 다른 소스의 흐름을 결합합니다.다양한 입력으로부터 유체를 혼합하여 단일 출력으로 만듭니다.

두 개의 다른 목적지 사이의 교대 흐름:두 출력 사이의 흐름을 전환합니다.

한 소스에서 다른 목적지로 흐름을 전환:한 입구에서 두 개의 출구 중 하나로 흐름 경로를 변경합니다.

한 소스에서 두 개의 나가는 목적지로 흐름을 분할:한 입력에서 두 개의 별도 출력으로 흐름을 분배합니다.



적용 가능한 표준 및 사양:

볼 밸브 설계 표준:API 6D, BS5351, ASME B16.34 표준을 준수합니다.

얼굴 대 얼굴 크기:ASME B16.10 및 API 6D에 따라 정밀한 밸브 설치 및 교체가 가능합니다.

종료 연결:다양한 설치 요구 사항을 충족하기 위해 ASME B16.5 또는 ASME B16.47 플랜지는 물론, ASME B16.25 맞대기 용접 끝단도 제공됩니다.

화재 안전:API 6D 및 API 6A 표준의 화재 안전 요건을 충족하도록 설계되었습니다.

검사 및 테스트:품질 보증과 신뢰성을 위해 API 598 및 API 6D를 준수합니다.



크기 범위, 압력 정격 및 온도 범위:

크기 범위:일반적으로 다양한 유량 용량에 맞게 2인치에서 48인치까지 제공됩니다.

압력 등급:ASME Class 150, 300, 600 압력 등급에 적합하여 다양한 작동 압력과의 호환성을 보장합니다.

온도 범위:-196도에서 650도(-321도 F에서 1202도 F)의 온도를 처리할 수 있어 광범위한 산업용 애플리케이션에 적합합니다.
