Трехходовой титановый шаровой кран Gr1 Gr2

Стандарт проектирования: API 6D, ASME B16.34
Метод работы: рычаг, шестерня, привод
Пожаробезопасность: API 607, ISO 10497
Модель:Шаровой кран
Материал: Титановый сплав Gr1 Gr2
Эксплуатация: ручная, пневматическая, электрическая
Размеры лицом к лицу: ASME B16.10
Антистатичность:API 608 Отправить запрос Внедрение продукции

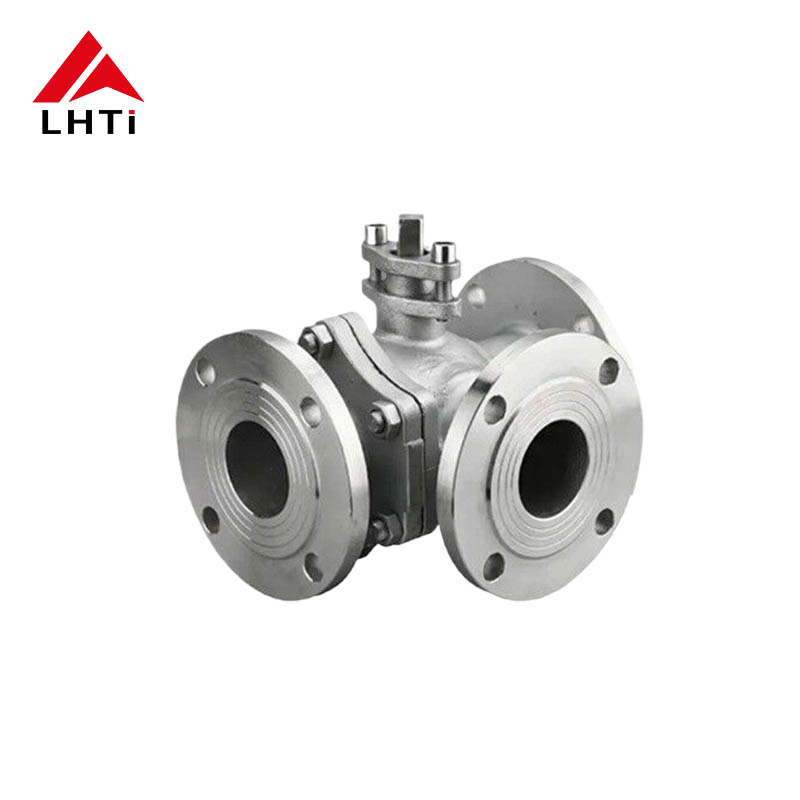

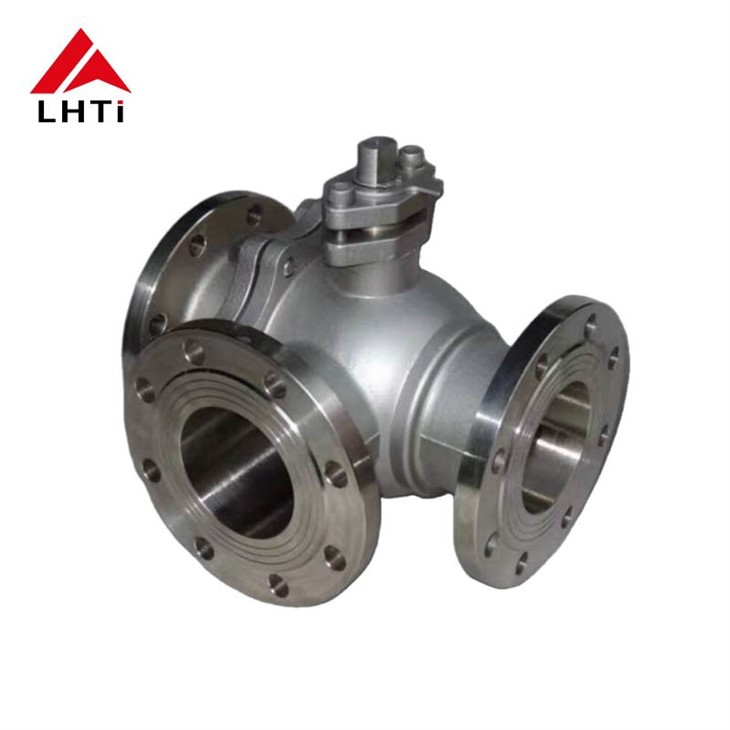

Трехходовой титановый шаровой кран Gr1 Gr2

Описание продукта:

Трехходовой титановый шаровой кранэто специализированный тип шарового крана, разработанный с тремя портами, что позволяет ему направлять поток жидкости в нескольких направлениях. Конструкция этого крана использует превосходные свойства титана, что делает его идеальным для применений, требующих высокой коррозионной стойкости, прочности и долговечности. Ниже приведен подробный обзор трехходовых титановых шаровых кранов.

Трехходовые титановые шаровые краныможно классифицировать на L-тип (Q44F) и T-тип (Q45F). Каждый тип выполняет различные функции по управлению направлением потока среды.

Трехходовой шаровой кран L-типа (Q44F):

Трехходовой шаровой кран L-типав основном используется для переключения направления потока среды. Позволяет соединять два перпендикулярных канала, эффективно изменяя путь среды с одного направления на другое.

Трехходовой шаровой кран типа T (Q45F):

Трехходовой шаровой кран Т-типапредназначен для распределения медиа, слияния и переключения направления потока. Он позволяет соединить три канала или, в качестве альтернативы, может соединить любые два из трех каналов. Эта универсальная функциональность позволяет осуществлять более сложное управление потоком в системе.



Международный стандарт проектирования и испытаний трехходового шарового крана:

Проектирование и тестирование по международному стандарту трехходового шарового крана
Стандарт дизайна	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
Стандарт проверки и тестирования	BS EN ISO 12266-(BS 6755 -1)
Расстояние от фланца до фланца	Стандарт производителя
Конец соединения	Фланцевое соединение по ANSI B 16.5, класс 150/300
	Таблица BS 10 DEF / H
	ПН 6 / ПН 10 / ПН 16 ПН 25 ПН 40
	Стандарт DIN / Стандарт JIS / Стандарт IS
	Резьбовой/винтовой конец по ANSI B 1.20.1
Диапазон размеров производства	1/2"(DN15) - 12(DN 300) - фланцевые соединения
	1/2"(DN15) до 3(DN 80) - Резьбовые концы
Номинальное давление клапана	ПН 10 / ПН 16 / ПН 25 / ПН 40
Работа клапана	Ручной рычаг / привод с червячной передачей, пневматический поворотный четвертьоборотный привод / электрический привод



Характеристики трехходовых титановых шаровых кранов:

Устойчивость к коррозии:Титан демонстрирует исключительную устойчивость к коррозии, вызываемой морской водой, хлором и другими агрессивными химикатами, что делает эти клапаны пригодными для эксплуатации в суровых условиях.

Высокое соотношение прочности и веса:Титан обеспечивает высокую прочность, оставаясь при этом относительно легким, что упрощает обращение с клапанами и их установку по сравнению с клапанами, изготовленными из более тяжелых материалов.

Температурная устойчивость:Эти клапаны могут эффективно работать в условиях высоких температур, что делает их пригодными для различных промышленных применений.

Прочность:Прочность титана обеспечивает длительный срок службы, снижая необходимость в частой замене или обслуживании.

Биосовместимость:Биосовместимость титана имеет решающее значение в тех случаях, когда необходим контакт с биологическими тканями или фармацевтическими препаратами.



Технические характеристики продукта:

Технические характеристики продукта:
Номинальное давление:	Класс 150-600Lb
Номинальный диаметр:	1/2" - 10"
Режим движения:	Ручка, червячная передача, пневматическая, гидравлическая, электрическая
Кузов, капот:	ТА1%2сТА2%2сТА10%2сГр2%2сГр3
Мяч:	ТА1%2сТА2%2сТА10%2сГр2%2сГр3
Корень:	TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
Уплотнительное кольцо:	ПТФЭ, ПТФЭ, ПП, ПЭЭК
Шаровой кран из титана американского стандарта, модель:	Q41F- 150Лб(Тi),Q41F-300Лб(Тi),Q41F-600Лб(Тi),Q341F-150Лб(Тi),Q341F-300Лб(Тi), Q341F-600Лб(Тi),Q341F-150Лб(А),Q341F-300Лб(А),Q341F-600Лб(А)
Стандарты проектирования:	GB/T12237, API6D, ASME B16.34
Размеры лицом к лицу:	GB/T12221, API6D, ASME B16.10
Фланцевые соединения:	HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
Стандарты тестирования:	JB/T9092,GB/T13927,API6D,API598



Различные материалы шаровых кранов:

Шаровые краны из специального материаламогут быть изготовлены с использованием различных специальных материалов для соответствия требованиям различных сред и условий эксплуатации в различных областях применения.

Титан-Обладает высокой коррозионной стойкостью и малым весом, подходит для использования в морской технике и химической промышленности.

Никель-Обладает хорошей стойкостью к окислению и коррозии, подходит для высокотемпературных и высококоррозионных сред.

Цирконий — отличная коррозионная стойкость, подходит для высокотемпературных кислых сред.

Хастеллой-Высокая прочность и коррозионная стойкость, подходит для сложных условий химической обработки.

Монель-Хорошая коррозионная стойкость и механические свойства, подходит для морской воды и химических сред.

Инконель-Жаропрочный сплав с превосходной жаропрочностью и стойкостью к окислению.

Дуплексная нержавеющая сталь-Сочетает в себе преимущества аустенитной и ферритной нержавеющей стали с высокой прочностью и коррозионной стойкостью.

904L-Сверхнизкоуглеродистая аустенитная нержавеющая сталь с превосходной коррозионной стойкостью, особенно в сильнокислых средах.

Сплав 20-Разработан для защиты от коррозии серной кислотой, подходит для химической и фармацевтической промышленности.

Сплав С-4-Отличная коррозионная стойкость и прочность, подходит для экстремально агрессивных сред.



Применение трехходовых титановых шаровых кранов:

Химическая и нефтехимическая промышленность:

Распределение и слияние жидкости: трехходовые шаровые краныпозволяет смешивать или разделять различные химические вещества, подходит для сложных химических реакционных процессов.

Переключение направления потока:В производственных процессах иногда возникает необходимость быстро изменить направление потока жидкостей, с чем эффективно справляются трехходовые шаровые краны.



Нефти и газа:

Трубопроводные системы:Используется в системах нефте- и газопроводов для управления путями транспортировки жидкостей и выполнения операций по разделению или слиянию жидкостей.

Обслуживание оборудования:Во время технического обслуживания оборудования трехходовые шаровые краны могут переключать пути движения жидкости, гарантируя, что работа всей системы не будет нарушена.



Очистка воды:

Распределение воды:Используется на очистных сооружениях и водопроводных станциях для управления направлением потока воды с целью переключения между различными стадиями очистки.

Системы фильтрации:В системах фильтрации и очистки трехходовые шаровые краны могут использоваться для переключения рабочего состояния различных фильтров.

Пищевая промышленность и производство напитков:

Обработка жидкостей:Используется на линиях по производству напитков и в пищевой промышленности, обеспечивая распределение, смешивание и переключение направления потока жидкостей.

Очистка и дезинфекция:В системах CIP (Clean-In-Place) трехходовые шаровые краны помогают переключать потоки чистящих и дезинфицирующих жидкостей.

Фармацевтическая индустрия:

Производственные процессы:Используется в фармацевтическом производстве для управления направлением и смешиванием жидких лекарственных средств, обеспечивая точность и санитарные условия производственного процесса.

Лабораторное оборудование:Используется в лабораториях для распределения и обработки образцов жидкостей.

Системы ОВК (отопление, вентиляция и кондиционирование воздуха):

Системы охлаждения и отопления:В центральных системах кондиционирования воздуха трехходовые шаровые краны используются для переключения направления потока охлаждающей и отопительной воды, регулируя температуру системы.

Управление энергией:Изменяя направление потока, они оптимизируют эффективность использования энергии и снижают эксплуатационные расходы.
