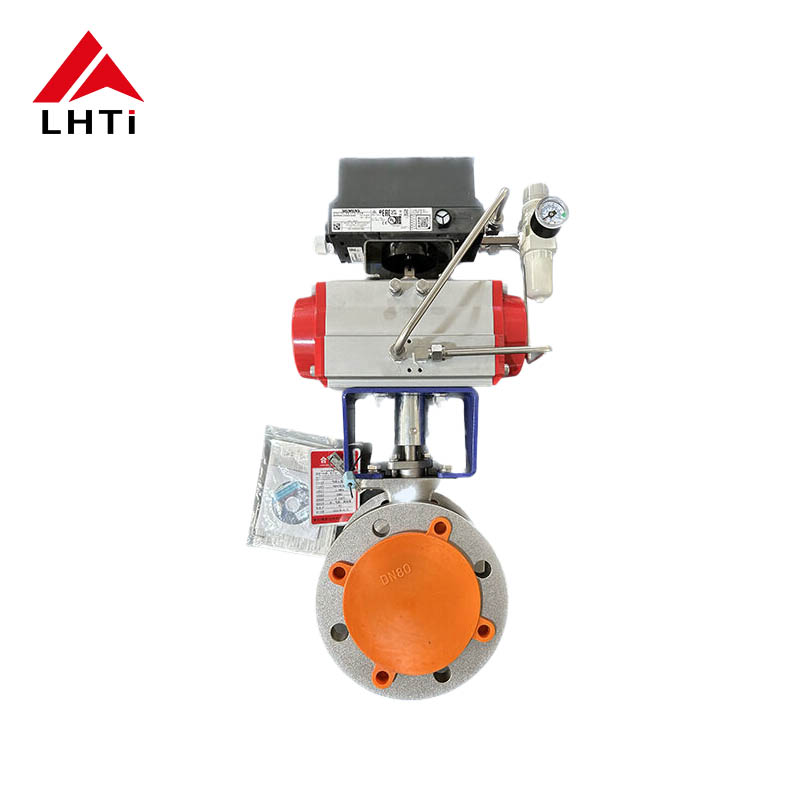

Титановый шаровой кран с V-образным портом

Стандарт проектирования: API 6D, API 608, ASME B16.34
Модель: Шаровой кран с V-образным портом
Тип сиденья: Мягкое сиденье, Металлическое сиденье
Тип корпуса:Плавающий, Цапфа
Эксплуатация: Ручная, Трансмиссия, Пневматическая, Электрическая
Материал:Титан
Метод работы: рычаг, шестерня, привод
Тип шара:Полнопроходной, Уменьшенный проход Отправить запрос Внедрение продукции



Описание продукта:

Титановый шаровой кран с V-образным отверстиемэто специализированный тип регулирующего клапана, который имеет V-образный порт, через который могут проходить жидкости. Такая конструкция позволяет более точно контролировать поток по сравнению с традиционнымишаровые краныИспользование титана в конструкции этих клапанов обеспечивает исключительную коррозионную стойкость, что делает их пригодными для сложных промышленных применений.





Технические характеристики продукта:

Технические характеристики продукта:
Номинальное давление:	PN1.6-4.0МПа Класс150-300Lb
Номинальный диаметр:	DN25-DN350 1"-14"
Режим движения:	Червячная передача, пневматическая, гидравлическая, электрическая
Кузов, капот:	TA1,TA2,TA10,Gr2,Gr3
Мяч:	TA1,TA2,TA10,Gr2,Gr3
Корень:	TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
Уплотнительное кольцо:	ПТФЭ, ПТФЭ, ПП, ПЭЭК
Модель титанового шарового крана:	VQ647Y-16Ти,VQ647Y-25Ти,VQ647Y-40Ти,VQ647Y-150Лб(Ти),VQ647Y-300Лб(Ти),,VQ647Y-16А, VQ647Y-25А,VQ647Y-40А,VQ647Y-150Лб(А),VQ647Y-300Лб(А),VQ947Y-16Ти,VQ947Y-25Ти,VQ947Y -40Ти,VQ947Y-150Лб(Ти),VQ947Y-300Лб(Ти),VQ947Y-16А,VQ947Y-25А,VQ947Y-40А,VQ947Y- 150Лб(А),VQ947Y-300Лб(А)
Стандарты проектирования:	GB/T12237, ASME B16.34
Размеры лицом к лицу:	GB/T12221, API6D, ASME B16.10
Фланцевые соединения:	HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
Стандарты тестирования:	JB/T9092,GB/T13927,API6D,API598





Основные характеристики и преимущества титановых шаровых кранов с V-образным отверстием:

Конструкция V-порта:V-образный порт обеспечивает точное управление потоком, обеспечивая линейную и стабильную модуляцию для приложений, требующих точного дросселирования.



Устойчивость к коррозии:Изготовленные из титана, эти клапаны обладают исключительной устойчивостью к коррозии, вызываемой широким спектром химикатов, морской водой и суровыми условиями, что гарантирует их прочность и долговечность.



Высокое соотношение прочности и веса:Высокая прочность титана в сочетании с его легкостью делает клапан надежным и простым в обращении и установке по сравнению с клапанами, изготовленными из более тяжелых материалов.



Температурная устойчивость: Эти клапаны выдерживают экстремальные температуры, что делает их пригодными для применения как при высоких, так и при низких температурах.



Прочность:Присущая титану прочность обеспечивает длительный срок службы, снижая частоту технического обслуживания и замен.



Биосовместимость:Биосовместимые свойства титана делают эти клапаны идеальными для использования в таких отраслях, как фармацевтика и биотехнологии, где контакт с биологическими материалами является обычным явлением.



Сокращение затрат на техническое обслуживание:Благодаря высокой коррозионной стойкости и долговечности шаровые краны с V-образным вырезом из титана требуют менее частого технического обслуживания, что приводит к снижению эксплуатационных расходов и простоев.



Гладкая операция:Точная разработка конструкции V-образного порта обеспечивает плавную и эффективную работу, повышая общую управляемость и надежность процесса.



Универсальность:Подходит для широкого спектра применений в различных отраслях промышленности, включая химическую переработку, нефтегазовую промышленность, энергетику и т. д.



Повышенная безопасность:Устойчивость титана к коррозии и высоким температурам повышает безопасность эксплуатации, особенно в критических и опасных средах.





Рассчитайте размер клапана:

1. Определить значение Cv

Cv (коэффициент расхода) — критический параметр, указывающий пропускную способность клапана. Он рассчитывается с использованием формул, специфичных для характеристик потока жидкости и желаемых рабочих условий. Обычно это подразумевает использование стандартных уравнений или программных средств, разработанных для определения размеров управления потоком.

2. Кавитация и характеристики жидкости

Проверка кавитации: Убедитесь, что выбранный клапан может справиться с падением давления, не вызывая кавитации. Это включает проверку значения FL (коэффициента восстановления давления жидкости), чтобы избежать проблем с кавитацией.

Коэффициент расширения: для сжимаемых жидкостей определите коэффициент падения давления, чтобы учесть изменения плотности жидкости через клапан.

3. Выберите номинальный размер клапана

После того, как вы рассчитали значение Cv:

Шаровые краны с V-образным отверстием: выберите клапан, который обеспечивает требуемый Cv для расхода от 20% до 80% отверстия.

Шаровые краны с круглым отверстием: выберите клапан, который поддерживает расчеты Cv для расходов от 30% до 80% отверстия.

Воспользуйтесь таблицами Cv, предоставленными производителями клапанов, чтобы выбрать подходящий номинальный размер клапана на основе рассчитанного вами Cv.

4. Тип и материалы клапана

Тип клапана: Определите, подходит ли фланцевое, резьбовое или сварное соединение клапана для вашего применения и конструкции трубопроводной системы.

Материалы конструкции: Учитывая ваши требования к работе с уксусной кислотой, выбирайте такие материалы, как титан или нержавеющая сталь, которые обеспечивают коррозионную стойкость. Убедитесь в совместимости с жидкостью и условиями окружающей среды.

Седла клапанов: для регулирующих клапанов V-Ball рассмотрите седла клапанов из RTFE (армированного тефлона), которые обладают хорошей химической стойкостью и уплотнительными свойствами.

5. Выбор привода

Выберите привод: выберите привод на основе типа клапана (электрический, пневматический, гидравлический) и эксплуатационных требований вашей системы. Факторы, которые следует учитывать, включают требования к крутящему моменту или тяге, механизм управления (вкл.-выкл. или модулирующий) и совместимость с системами автоматизации, если требуется.



Как работают титановые шаровые краны с V-образным отверстием?

Шаровой кран с v-образным отверстием использует сферический шар с v-образным отверстием. Он может управляться вручную с помощью рукоятки или автоматически с помощью привода. Вращение рукоятки приводит в действие клапан, одновременно поворачивая шар. Когда шар поворачивается для открытия, сначала открывается меньший конец v-образного отверстия, обеспечивая точное управление потоком. Чтобы закрыть клапан, шар поворачивается в противоположном направлении. Клапан открывается или закрывается с помощью четверти оборота рукоятки для выравнивания отверстия с трубами, что упрощает эксплуатацию.



Как выбрать шаровой кран с V-образным портом:

При выборе шарового крана с V-образным отверстием следует учитывать следующие факторы:

Номинальное давление: Убедитесь, что клапан соответствует требуемому номинальному давлению для вашего конкретного применения.

Размер клапана: Выберите размер клапана, который наилучшим образом подходит для вашей трубопроводной системы.

Совместимость материалов: Выберите шаровой клапан с V-образным портом, изготовленный из материалов, совместимых с транспортируемой средой. Подробную информацию см. в руководствах по химической стойкости материалов.

Температурный рейтинг: Убедитесь, что клапан способен выдерживать температуры, существующие в вашем применении.

Тип соединения: Выбирайте клапан с типом соединения, соответствующим вашим требованиям, например, фланцевое, сварное или резьбовое соединение.
