Титановая эллиптическая выпуклая головка

Название продукта:Титановая эллиптическая выпуклая головка
Стандарт: АСМЭ VIII-I, DIN28013
Материал: Титан GR1, GR2
Размер: Индивидуальный
Минимальный заказ: 1 шт.
Площадь завода: 3000 ㎡
Штат компании:48
Персонал службы внешней торговли: 20
Китайский профессиональный производитель титановых теплообменников
Отправить запрос Внедрение продукции

Титан Полусферическая головка тарелки

Имя бренда	LHTi
Наименование товара	Титановая полусферическая тарелка
Материал	Титан и титановый сплав (класс 1, класс 2, класс 7, класс 12 и т. д.)
Размер	DN - 100 мм: 6000 мм (возможен индивидуальный размер)
Толщина стены	3 мм ~ 300 мм (доступна индивидуальная толщина)
Тип процесса	Горячее прессование, холодное прессование, холодное прессование
Тип соединения	Сварные встык или резьбовые
Тип края	Скос, равнина или по мере необходимости



Процесс депрессии

После того, как пластина вырезана в круг (с помощью дискового резака, лазера, плазмы или других методов), полученная пластина формуется под прессом и увенчивается пластиной путем многократных ударов по всей поверхности.

Для изготовления концов дисков разных типов и диаметров дисковый пресс должен быть оснащен набором пресс-форм с разными радиусами. Процесс подачи довольно медленный. В зависимости от размера и материала пластины это обычно занимает несколько часов. Этот процесс можно автоматизировать с помощью манипулятора с ЧПУ. Можно найти пресс с ЧПУ, который может обрабатывать более 10 валов и может работать в автоматическом режиме несколько часов.

Помимо автоматизации, еще одним важным фактором в процессе изготовления дисков является скорость. Двухскоростной пресс может значительно увеличить производительность.

Пуансон непрерывно прижимает заготовку. Это означает, что структура дискового пресса легко подвергается усталости материала; Следовательно, срок службы пресса, предназначенного для экономии средств, может быть очень коротким, так как первая трещина в конструкции появляется за очень короткое время. Пресс, разработанный с использованием HPT, имеет лучшую усталостную прочность. Эта конструкция состоит из четырех основных частей: верхней балки, нижней балки и двух колонн. Две балки соединены с колонной через гидравлическую тягу предварительного натяжения. По сравнению со шовной сваркой или болтами, эти стяжки могут лучше противостоять постоянным нагрузкам, чтобы обеспечить большую эластичность конструкции.

Вогнутый многоцентровый конец

В производителях кузовов для грузовых автомобилей широко используется специальный выпуклый конец: многоцентровый выпуклый конец. Эти дисковидные концы обычно изготавливаются из алюминия или нержавеющей стали и обычно из тонких пластин до 6 мм. Такая толщина позволяет формировать многоцентровые выпуклые концы с использованием метода, называемого гидроформованием.



Вогнутые головки имеют тарелку с фиксированным радиусом (CR), размер которой зависит от типа торисферической головки. Переход между цилиндром и тарелкой называется поворотным кулаком. Кулак имеет тороидальную форму.

D0=внешний диаметр головки; Di=внутренний диаметр головки; CR=радиус короны

KR=радиус сустава; SF=высота прямой полки; DH=глубина выпуклости

THi=общая высота внутренней головки; t=толщина стенки

(Титановая головка тарелки) DIN28013:

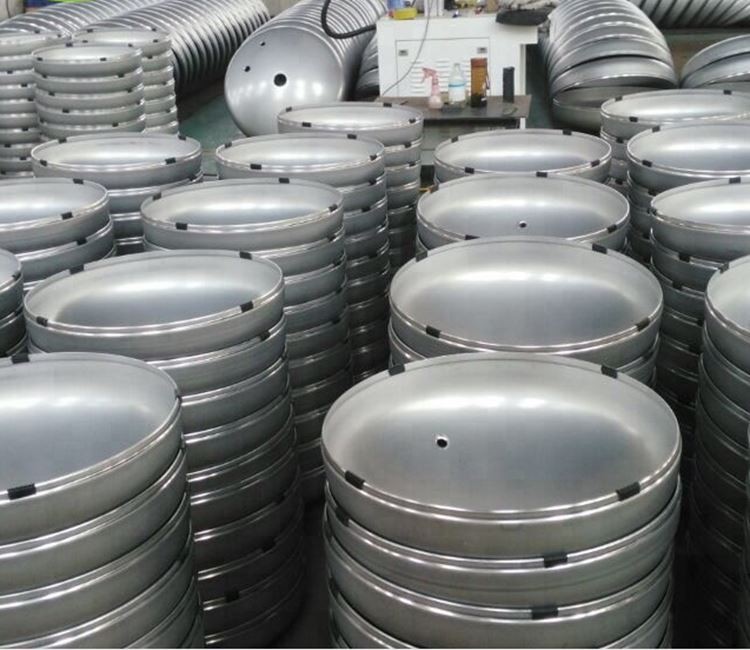

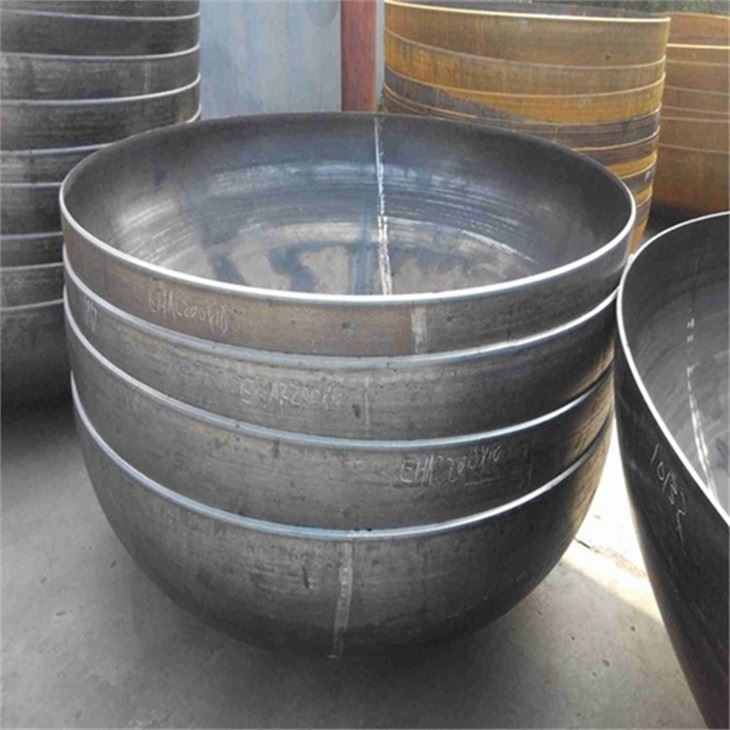

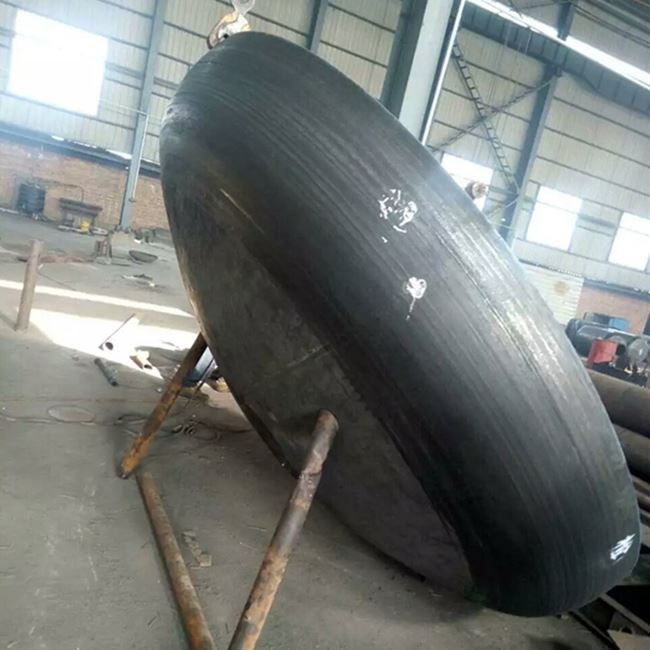

Подробные изображения:







Применение титановых тарельчатых головок:

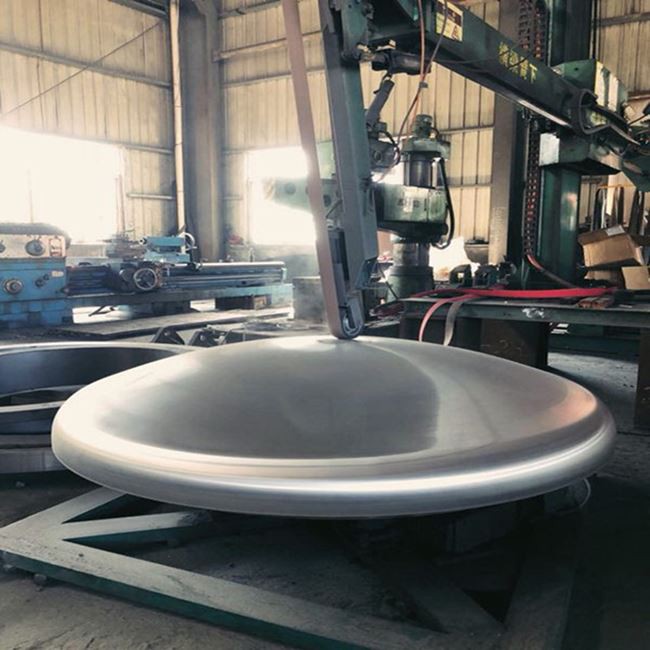

 Обработка продукта:

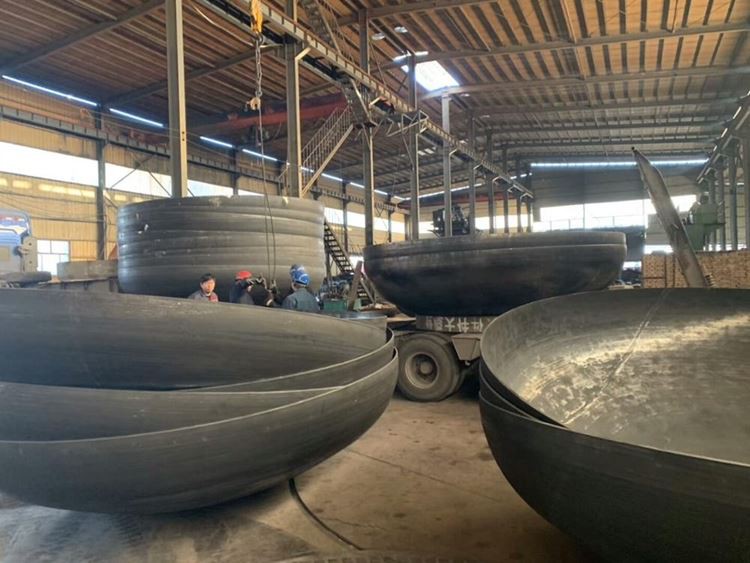

Наш заводской дисплей:



Сопутствующие титановые продукты:





Добро пожаловать, чтобы связаться и посетить нас в любое время!
