Титановая выпуклая головка Gr7

Название продукта: Титановая выпуклая головка Gr7
Стандарт: АСМЭ VIII-I, DIN28013
Материал: ГР1, ГР2, ГР7, ГР12
Размер: Индивидуальный
Минимальный заказ: 1 шт.
Площадь завода: 3000 ㎡
Штат компании:48
Персонал службы внешней торговли: 20
Китайский профессиональный производитель титановых теплообменников
Отправить запрос Внедрение продукции

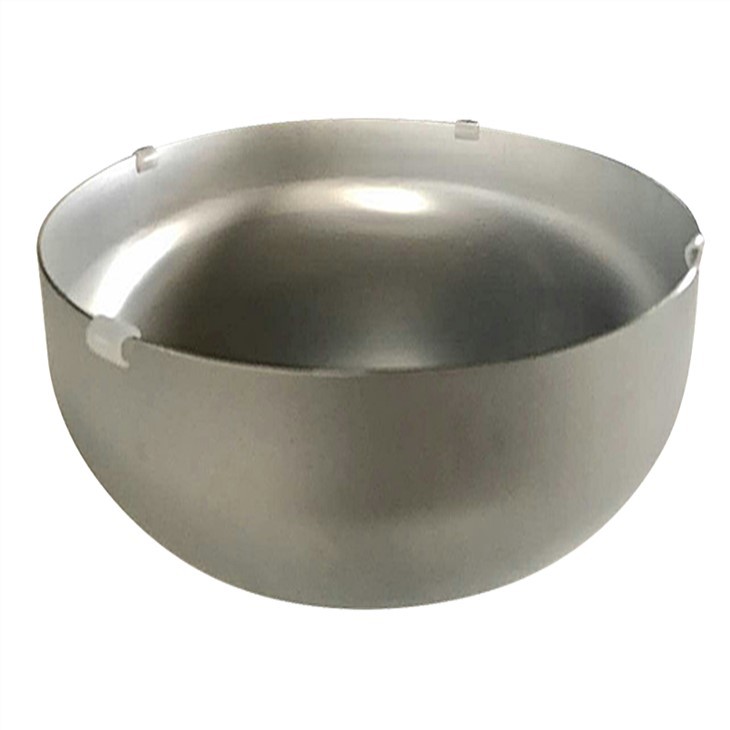

Титановая полусферическая головка Gr7

Голова в форме тарелки относится к голове, состоящей из трех частей: частичной сферической оболочки, дуги окружности, молитвенной стороны и хорошей стороны (цилиндрическая короткая обработка). Из-за резкого изменения радиуса кривизны на стыке между сферической оболочкой и фланцевым краем, фланцевым краем и прямой кромкой краевое напряжение намного больше, чем напряжение пленки, вызванное внутренней золой, а его механические свойства хуже, чем у сферического. и эллиптическая головка.

Из-за неглубокой головки диска требования к штамповочному оборудованию и пресс-форме низкие, что делает его более удобным в производстве. Редко используется в силовых сосудах, только там, где давление низкое и требуется меньшая глубина головки или когда отсутствует матрица.

Дискообразная головка представляет собой сплошную поверхность. Радиус кривизны основы имеет резкое изменение на стыке трех частей. При изменении кривизны возникает напряжение изгиба. В результате наложения напряжения изгиба и напряжения растяжения напряжение в этой части отличается от других частей. По сравнению с овальной головкой распределение напряжения не такое равномерное, но обработка проще, поэтому она не идеальна для инженерного использования. Но когда обработка пресс-формы овальной головки затруднена, вместо нее используется дисковая головка.

Диапазон размеров: 50 мм-10000 мм с цельным профилем, можно указать большие размеры с формованным подсектором.

Стандарт: АНСИ, АСМЭ, МСС, АПИ, ДИН, ДЖИС, БС, АВВА

Толщина: 2мм-300мм

Материал: титан, титановый сплав

Класс материала: класс 7

Применение: в основном для сосудов под давлением и котлов в различных отраслях промышленности, таких как нефтяная, химическая, винодельческая, фармацевтическая, экологическая и военная.



Титан марки 7 (Ti-0.2Pd)
Химический состав (весовой процент,<>
Pd	Аль	V	Fe	C
0.12-0.25	----	----	0.30	0.08
N	H	O	Другое (всего)	Ти
0.05	0.015	0.2	0.4	Остаток
Physical properties(>=)
Σb Предел прочности (МПа)	σr0.2 Предел текучести (МПа)	δL0 плюс 50 мм Удлинение ( процент )	ψ Уменьшение площади ( процент )
370	250	20	25



(Титановая головка тарелки) DIN28013:

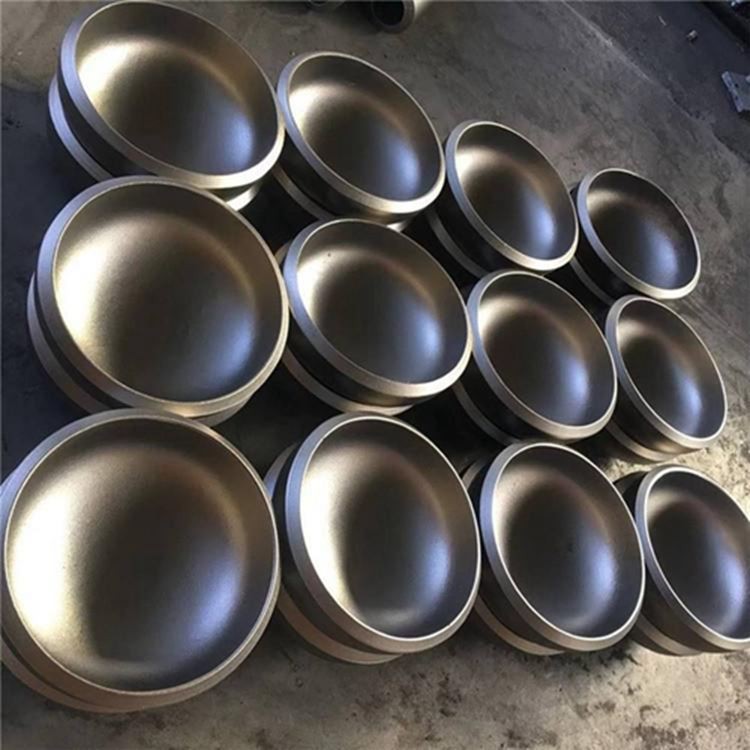

Подробные изображения:

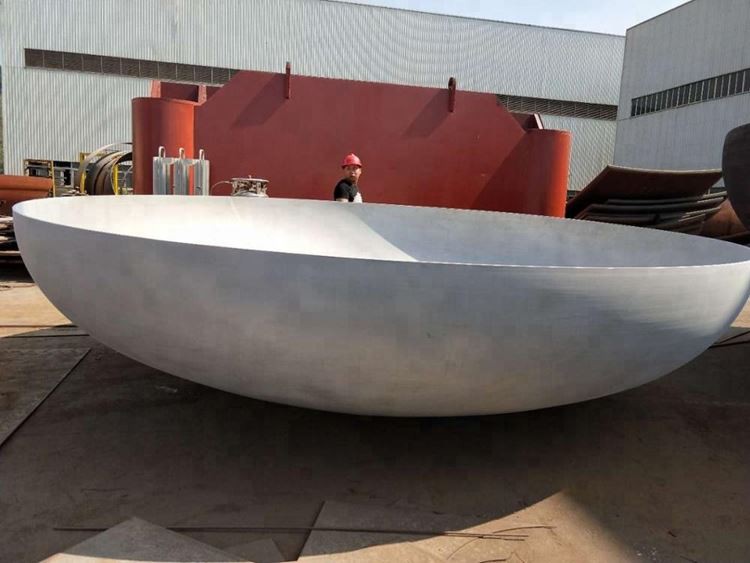

Применение титановых эллиптических головок:

Обработка продукта:



Наш заводской дисплей:



Сопутствующие титановые продукты:





Добро пожаловать, чтобы связаться и посетить нас в любое время!
