Титановые фланцы WN

Название продукта: Титановые фланцы WN
Стандарт: ANSI / ASME B16.5
Материал: Gr1 Gr2 Gr5 Gr7 Gr12
Цена за единицу: 25 долл. США / шт .- 85 долл. США / шт.
Поверхность уплотнения: RF, FF, TG, RJ и т. Д.
Размер: NPS 1/2 - NPS 24 (DN 10 - 2000)
Давление: 150 # -2500 #
Поверхность: полированная
Техника: ковка и обработка на станках с ЧПУ
Осмотр: UT% PT%
Сертификат: ISO9001, TUV и др.
MOQ: 1 шт.
Площадь завода: 3000 ㎡
Персонал компании: 48
Китайский профессиональный производитель титановых фланцев
Отправить запрос Внедрение продукции

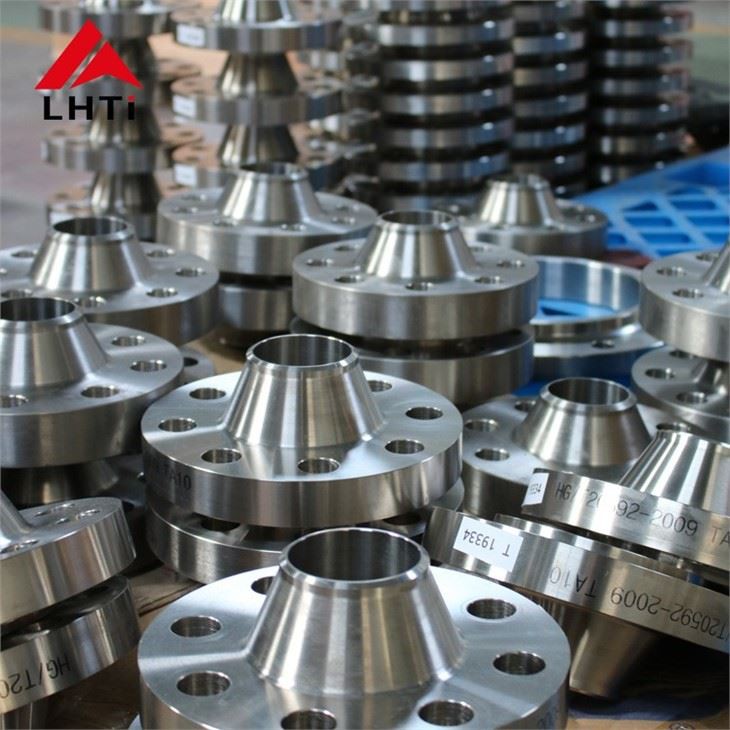

Титановые фланцы WN

Титановый фланец - это деталь из чистого титана или титанового сплава, которая соединяет трубу с трубой и с концом трубы.

Название продукта: Титановые фланцы WN

Стандарт: ANSI / ASME B16.5

Материал: Gr1 Gr2 Gr5 Gr7 Gr12

Цена за единицу: 25 долл. США / шт .- 85 долл. США / шт.

Поверхность уплотнения: RF, FF, TG, RJ и т. Д.

Размер: NPS 1/2 - NPS 24 (DN 10 - 2000)

Давление: 150 # -2500 #

Поверхность: полированная

Техника: ковка и обработка на станках с ЧПУ

Осмотр: UT% PT%

Сертификат: ISO9001, TUV и др.

Различия между титановым фланцем приварной шейки и титановым фланцем скольжения

1. Различные формы сварки: форма сварки плоской сварной трубы из титана с фланцем и титанового фланца представляет собой угловую сварку, а форма сварки фланца и трубы, приваренной встык, представляет собой кольцевую сварку;

2. Различные материалы: материал фланца для стыковой сварки с горловиной изготовлен из обычной титановой пластины с толщиной, соответствующей требованиям, в то время как материал фланца для стыковой сварки с горловиной в основном изготовлен из титановых поковок;

3. номинальное давление отличается: номинальное давление фланца с плоской сваркой с шейкой составляет: 0,6 - 4,0 МПа, а номинальное давление фланца с выступом под приварку встык составляет: 1–25 МПа;

4. Еще один момент заключается в том, что сварной шов между фланцем, приваренным встык, с горловиной, и соединительной трубой относится к шву типа B, а сварной шов между фланцем с плоским приварным швом и соединительной трубой относится к шву типа C. И неразрушающий контроль после сварки другой;

5. Плоский сварной фланец с шейкой и фланец для стыковой сварки с шейкой не подлежат замене по желанию. С производственной точки зрения плоский сварной фланец с горловиной (SO - аббревиатура от Slip On) имеет большой внутренний диаметр, что означает небольшой вес и низкую стоимость. Фланцы для стыковой сварки шейкой (WN - аббревиатура от Welding Neck) с номинальным диаметром более 250 мм должны быть проверены, а фланцы SO не нуждаются в проверке, поэтому стоимость невысока.

Присоединение титанового фланца wn:

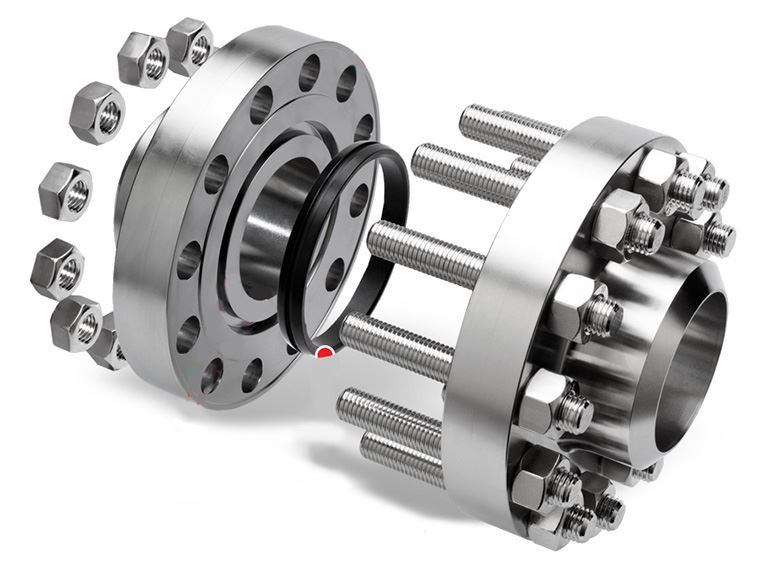

На титановом фланце есть отверстия, и болты обеспечивают плотное соединение двух фланцев. Фланцы уплотнены прокладками. Фитинги с фланцами - это фитинги с фланцами.

Он может быть изготовлен методом литья, а может быть сформирован путем винтового соединения или сварки. Фланцевое соединение состоит из пары фланцев, прокладки, нескольких болтов и гаек. Прокладка размещается между уплотнительными поверхностями двух фланцев. После затяжки гайки удельное давление на поверхность прокладки достигает определенного значения и деформируется и заполняет неровности уплотнительной поверхности, так что соединение становится герметичным и герметичным.

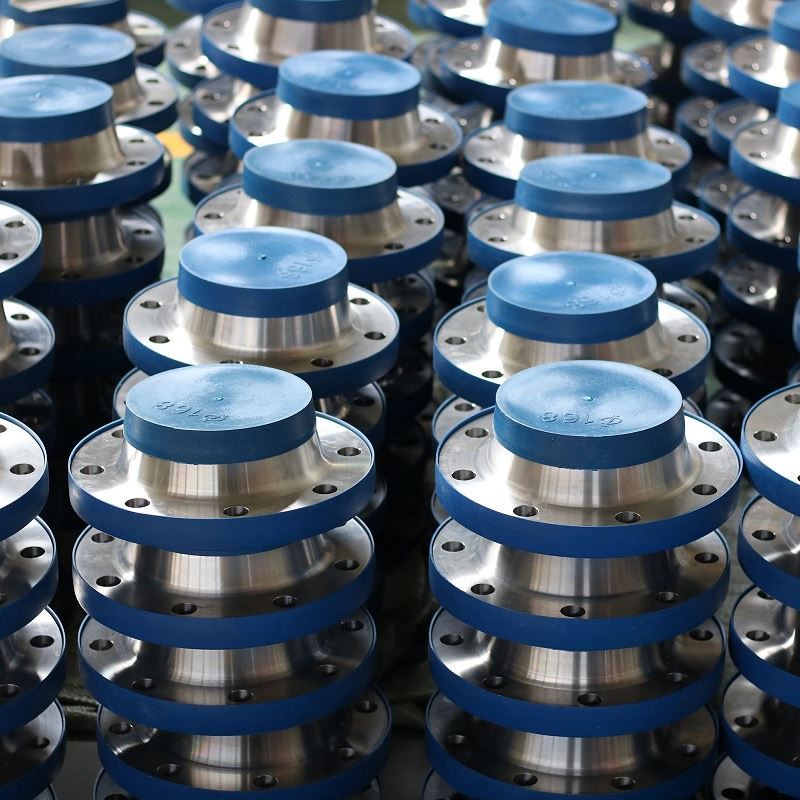

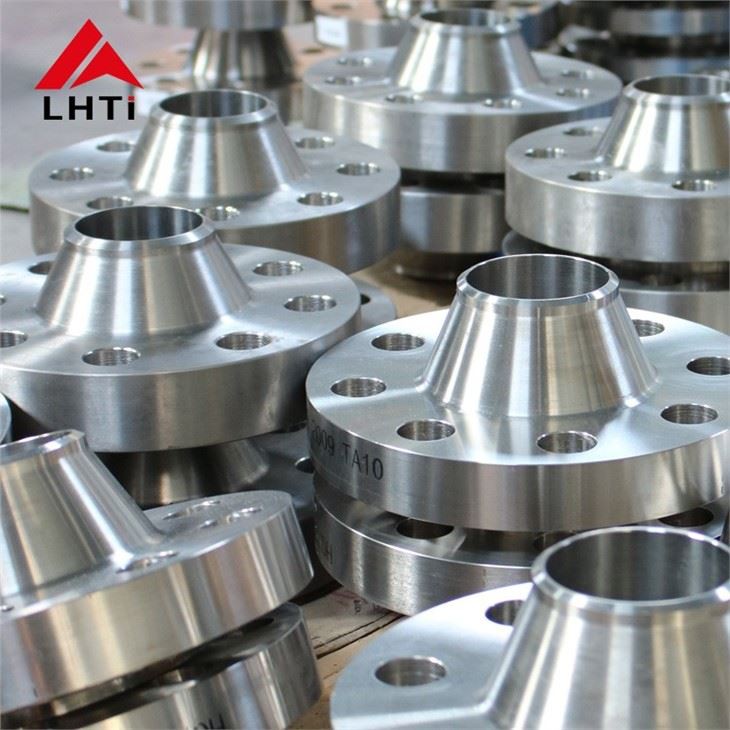

Детали изображения

Приложения

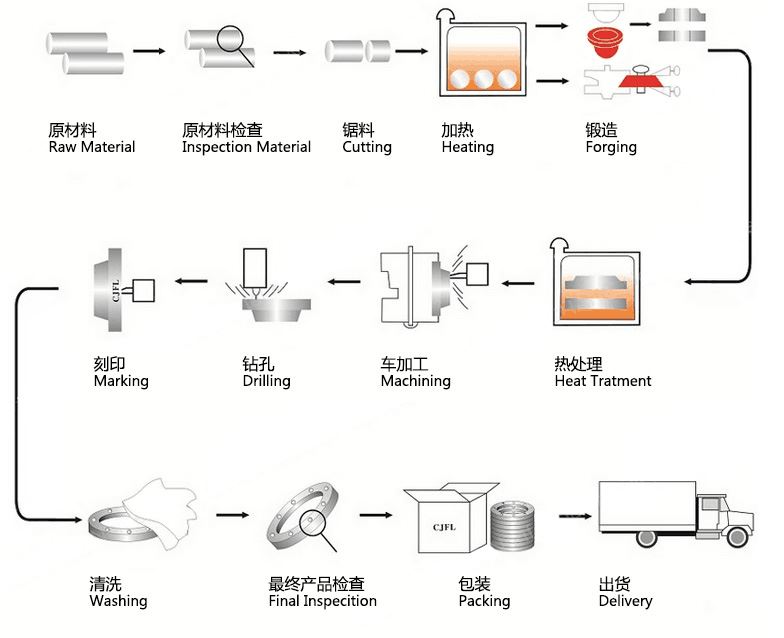

Производственный процесс

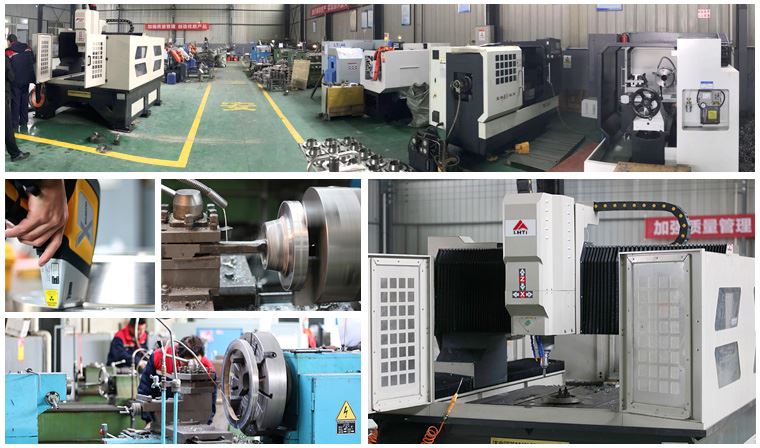

Наш завод

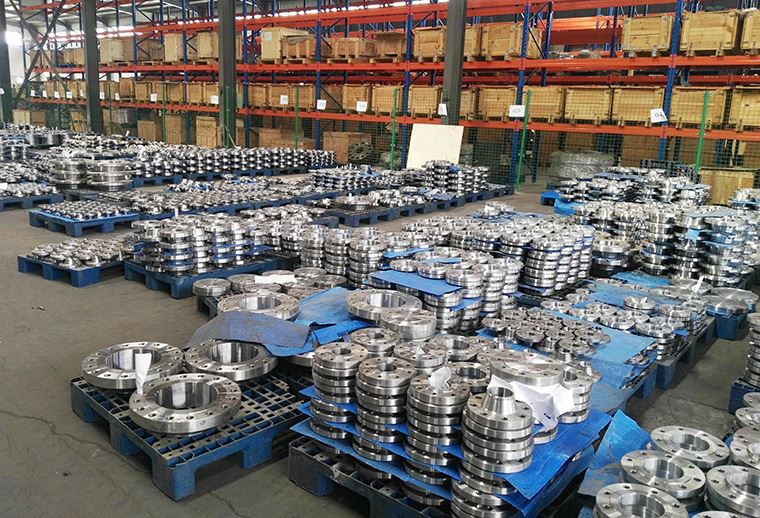

Склад

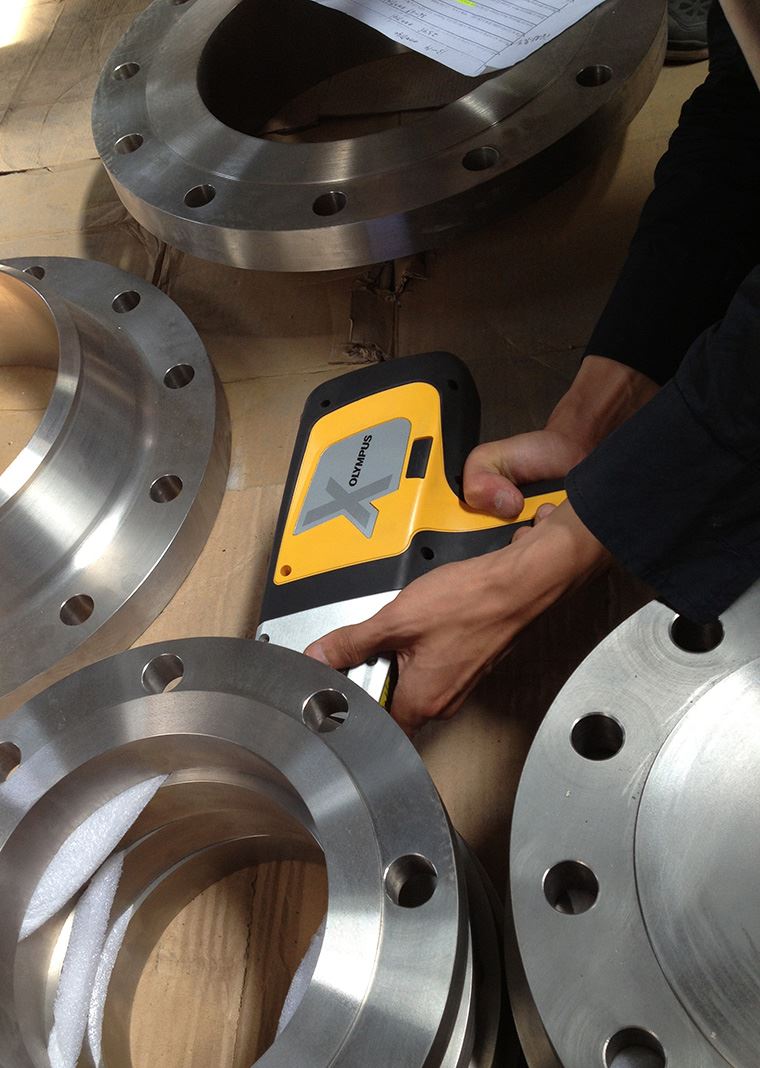

Проверка качества

Упаковка
