티타늄 판형 열교환기

제품 이름: 티타늄 판 열교환기
플레이트 재질: Gr1 Gr2 티타늄
적합한 유체: 해수, 염수 표준: ASME 문의 보내기 제품 소개

해수 염수에 사용되는 티타늄 판형 열교환기

개스킷 재질	작동 온도	적합한 유체
NBR	-15 ~ +130도	물, 해수, 소금물, 미네랄 오일
프레임 재질	인터페이스 재료
스테인레스 스틸	티탄

작동 원리:

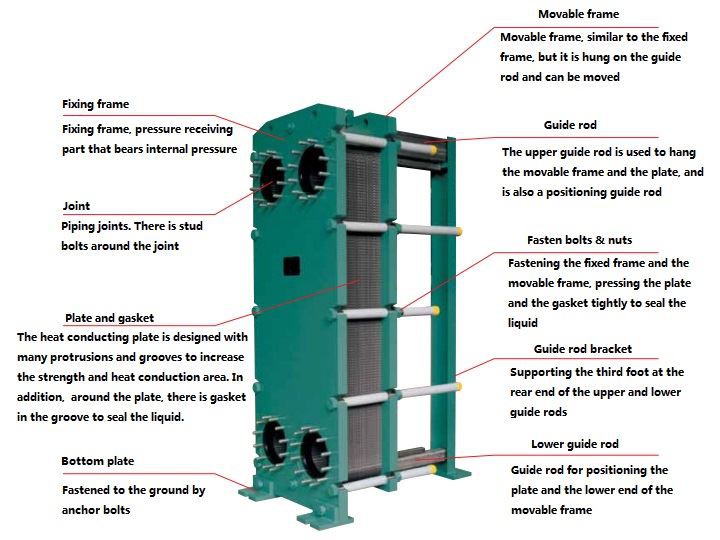

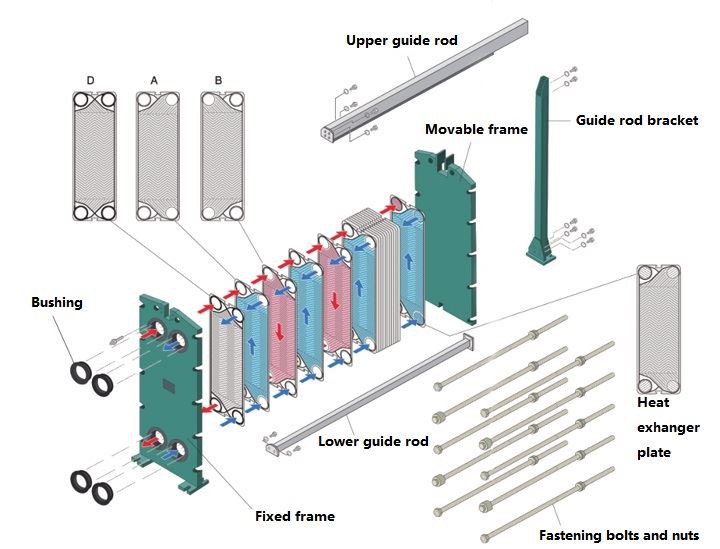

판형 열교환기는 두 액체가 통과할 수 있는 4개의 모서리 구멍이 있는 주름진 금속판 세트로 구성됩니다. 금속판은 측면에 고정판과 가동압축판이 있는 프레임에 설치되며 클램핑 볼트로 고정됩니다. 플레이트에는 실링 개스킷이 장착되어 유체 채널을 밀봉하고 유체가 각 채널로 번갈아 흐르도록 안내하여 열 교환을 형성합니다. 유체 유량, 물리적 특성, 압력 강하 및 온도 차이에 따라 플레이트의 수와 크기가 결정됩니다. 플레이트의 주름은 난류의 정도를 증가시킬 뿐만 아니라 매체 사이의 압력 차이를 견디기에 충분한 많은 지지점을 형성합니다. 금속판과 가동압축판은 상부 안내봉에 매달아 하부 안내봉에 의해 위치하는 반면, 봉 끝단은 지지대에 고정되어 기둥에 있지만 액체 중 하나 또는 두 액체가 열교환기를 통과하면 한 번 이상 인터페이스는 고정 플레이트와 가동 프레싱 플레이트에서 열어야 합니다. 대부분의 경우 단일 패스를 사용하며 모든 파이프는 고정된 압착판에 연결됩니다. 상단에서 열교환기를 열기 위해 신발이 제거되었는지 확인하고 파이프라인을 제거할 필요가 없습니다.

고급 패널 구조:

탈착식 개스킷 열교환기는 다른 열교환기에 비해 구조가 콤팩트합니다. 0.5-1 도의 온도차에서 열교환을 수행할 수 있으며 설계는 최대 30Bar, 처리 용량은 4500m3/h입니다. 개선된 플레이트 가이드 흐름 설계는 플레이트 오염을 효과적으로 방지하고 열 전달 계수를 최대 8000w/m2.k까지 증가시킬 수 있습니다.

다양한 작업 조건:

풍부한 플레이트 유형, 다양한 각도, 다양한 홈 깊이 및 다양한 조합은 작업 조건, 플레이트 포지셔닝 시스템 및 일방적 흐름 설계 및 특수 클램핑 크기 식별에 더 적합한 적절한 열교환기를 형성합니다. 설치 및 인계, 운영 및 유지 보수가 용이합니다. 스테인리스 스틸과 같은 다양한 재질의 열교환기를 사용할 수 있습니다. 다양한 산업 요구 사항을 충족하기 위해 티타늄 또는 기타 특수 합금으로 만든 플레이트. 열 혼합 형태. 흐름 모드를 변경하거나 흐름 채널 수를 늘리면 두 유체의 단일 역류 모드에서 세 개 이상의 유체의 다중 프로세스 흐름 모드에 이르기까지 수많은 조합을 달성할 수 있습니다. 다양한 작업 조건의 요구를 충족시키기 위해 디자이너에게 합리적인 선택을 제공합니다.

가시적인 경제적 이점:

플레이트는 고정밀 금형을 사용하여 균일하게 형성됩니다. 판의 물리적 스트레스를 줄이고 판의 균형을 개선하여 판의 수명을 크게 연장합니다. 플레이트는 접근 및 확인이 용이하며 수동 청소에 편리합니다. 대부분의 경우 역류 세척으로 청소할 수 있습니다. 매일 청소하는 데 너무 많은 시간이 걸리지 않으며 특별한 교육 인력이 필요하지 않습니다. 모든 시리즈는 달라붙지 않는 형태를 채택하여 운영 및 유지 보수 비용을 줄이고 유지 보수가 편리합니다. 열 전달 및 압력을 조정할 수 있습니다. 열전달 계수와 압력 강하는 플레이트 조합을 통해 조정하여 우수한 열전달 계수를 얻을 수 있으므로 장비 투자를 줄일 수 있습니다. 열전달 계수가 높아 경제적이며 설치 및 유지 보수가 용이하여 초기 투자 및 운영 및 유지 보수 비용이 크게 절감됩니다.

준수 표준:

미국 ASME 표준

이탈리안 라콜타 M 사양

스웨덴 압력 용기

호주 압력 용기

일본 JIS 및 기타 표준

중국 압력 용기 표준 사양 등

API American Petroleum Institute

BV 프랑스 선급 등록부

CCS 중국선급협회 인증

회사 소개:

Baoji Lihua Non-ferrous Metals Co., Ltd는 티타늄 제품의 생산 및 판매를 전문으로 합니다. 첨단 기술과 장비를 보유하고 있습니다. 우리는 좋은 원료를 채택하고 품질 관리의 통합 시스템을 구축하여 제품의 고품질을 보장합니다.

당사의 주요 품목은 DIN, ANSI, BSW 및 ISO 표준에 따라 티타늄 판/시트, 티타늄 막대/막대, 티타늄 와이어, 티타늄 튜브/파이프, 티타늄 단조 제품, 티타늄 열교환기, 티타늄 바구니 등입니다. . 제품은 항공 우주, 오토바이, 농업 기계, 건설, 운송, 전력, 전자, 기계, 화학, 가정용 전기 제품, 군사 등과 같은 다양한 산업 분야에서 널리 사용됩니다.

Baoji Lihua Non-ferrous Metals Co., Ltd는 ISO 9001:2015 인증서로 인증을 받았습니다. 그리고 많은 티타늄 제품이 SGS, TUV, BV 등과 같은 제3자 검사를 통과했습니다. 끊임없는 혁신의 정신, (주)해일금속은 귀사의 최고의 파트너가 되겠습니다.
