티타늄 반구형 헤드

표준: ASME VIII-I, DIN28013
재질: GR1, GR2, GR5, GR7, GR12
크기: 주문을 받아서 만드는
MOQ: 1PC
공장 면적: 3000㎡
회사 직원:48
대외 무역 팀 서비스 직원:20
중국의 전문 티타늄 열교환기 제조업체
문의 보내기 제품 소개

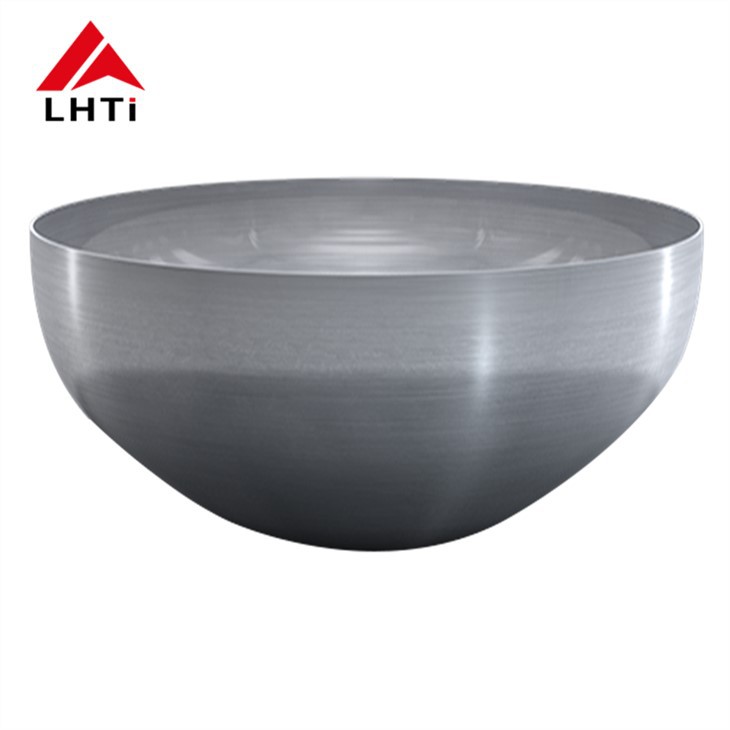

티타늄 반구형 헤드



티타늄 구형 헤드, 티타늄 접시 헤드, 티타늄 타원형 헤드라고도합니다. 압력 용기의 일종의 보일러 부품입니다. 일반적으로 압력 용기의 양단에 사용됩니다. 그런 다음 파이프 끝 부분에 플러깅에 사용되는 용접 파이프 피팅 제품이 있습니다. 많은 형태가 있습니다. 헤드는 컨테이너의 일부이며 배럴에 용접됩니다. 다른 기하학적 모양에 따라 구형, 타원형, 디스크, 구형 크라운, 콘 쉘 및 커버로 나눌 수 있으며 그 중 구형, 타원형, 디스크 및 구형 크라운 헤드는 볼록 헤드라고합니다. 용접은 맞대기 용접 헤드, 소켓 용접 헤드로 구분됩니다. 저장탱크, 열교환기, 타워, 원자로, 보일러, 분리장비 등 다양한 선박 및 장비에 사용

제품	처리 기준	등급	크기
티타늄 타원형 및 구형 헤드	ASME VIII-I 표준 또는 DIN28013에 따름	GR1, GR2, GR7, GR12 등	프로세스: 냉간 성형 및 열간 성형 검사: 성형 후 100% 초음파 테스트 및 PT 테스트. (요구 사항에 따라.)
애플리케이션	주로 석유, 화학, 와이너리, 제약, 환경 및 군사와 같은 다양한 산업의 압력 용기 및 보일러에 사용됩니다.

(티타늄 접시 머리) DIN28013:

D(mm)	s 최소/최대(mm)	볼륨(L)	h1(mm)	kg pr mm s	D(mm)	s 최소/최대(mm)	볼륨(L)	h1(mm)	kg pr mm s
300	4-10	3.5	78	1,0	1550	5-15	483	403	22.5
350	4-10	5.6	91	1.3	1600	5-15	532	416	23.9
400	4-10	8.3	104	1,7	1650	5-15	585	429	25,4
450	4-10	11.8	117	2,1	1700	5-15	640	442	27.0
500	4-10	16.1	130	2.6	1750	5-15	700	455	28.5
550	3-12	21,6	143	3,1	1800	5-15	760	468	30
600	3-12	28,0	156	3.6	1850	5-15	825	481	31.5
650	3-12	36.0	169	4,2	1900	5-15	890	494	33
700	3-12	44,5	182	4,8	1950	5-15	965	507	36
750	3-12	54.5	195	5,5	2000	6-15	1040	520	37
800	3-13	66.5	203	6.2	2050	6-15	1120	533	38.5
850	3-13	79,5	221	7,0	2100	6-15	1200	546	40.5
900	3-13	94	234	乙8	2150	6-15	1290	559	42,5
950	3-13	111	247	8.6	2200	6-15	1380	572	44.5
1000	4-16	130	260	9.5	2250	6-15	1480	685	46.5
1050	4-13	150	273	10,4	2300	6-15	1580	598	46 5
1100	4-13	173	286	11,1	2350	6-15	1690	611	51
1150	4-13	198	299	12.5	2400	6-15	1800	624	53
1200	4-13	225	312	13.6	2450	6-15	1910	637	55
1250	4-13	254	325	14,7	2500	6-15	2030	660	57

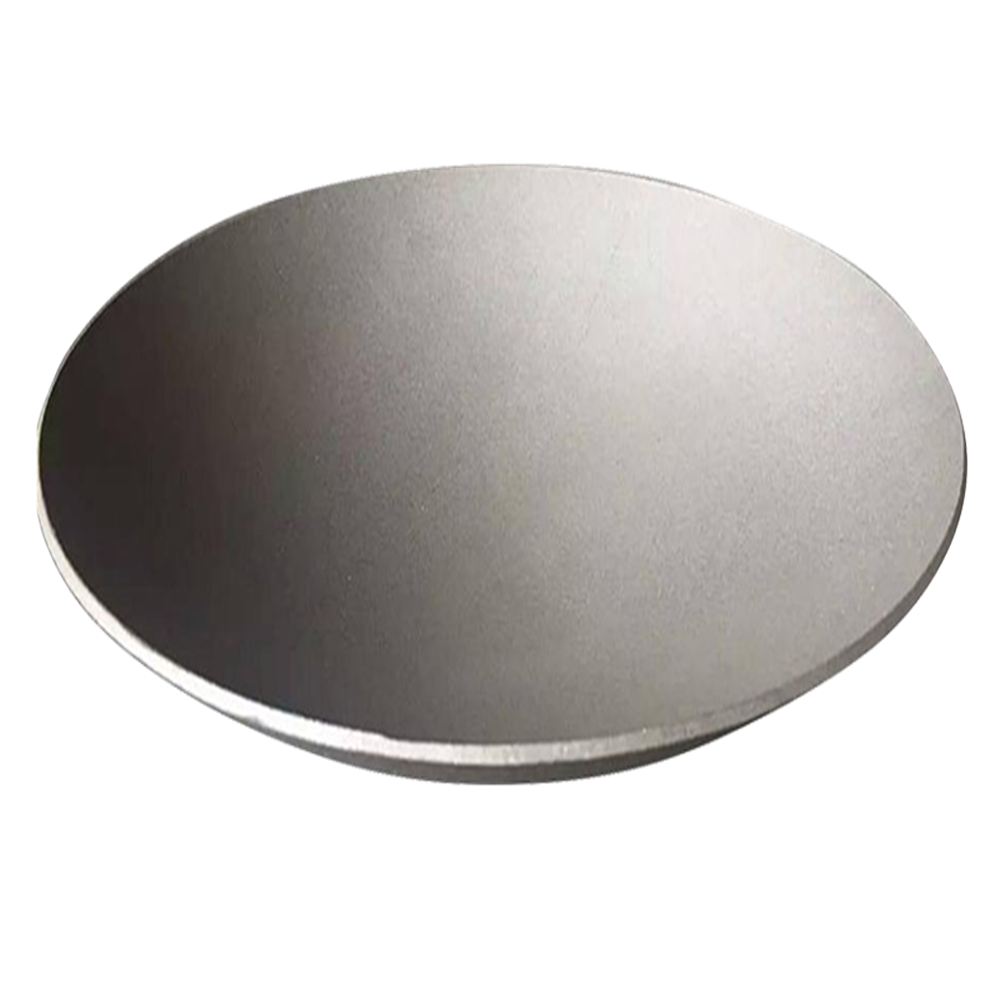

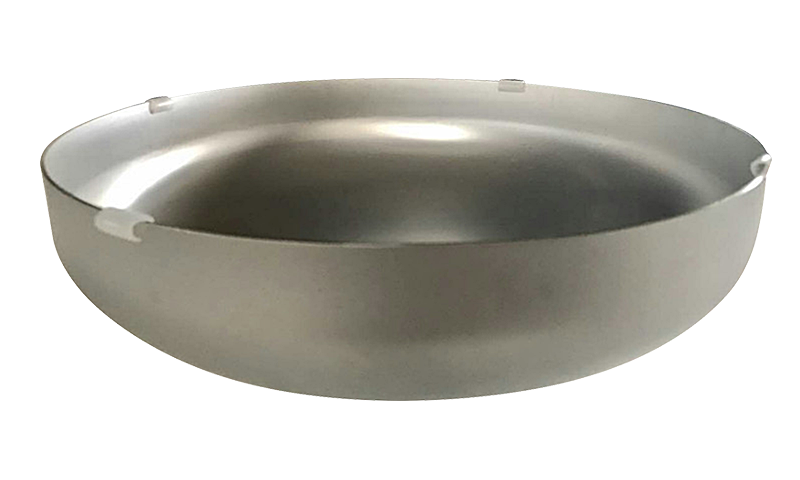

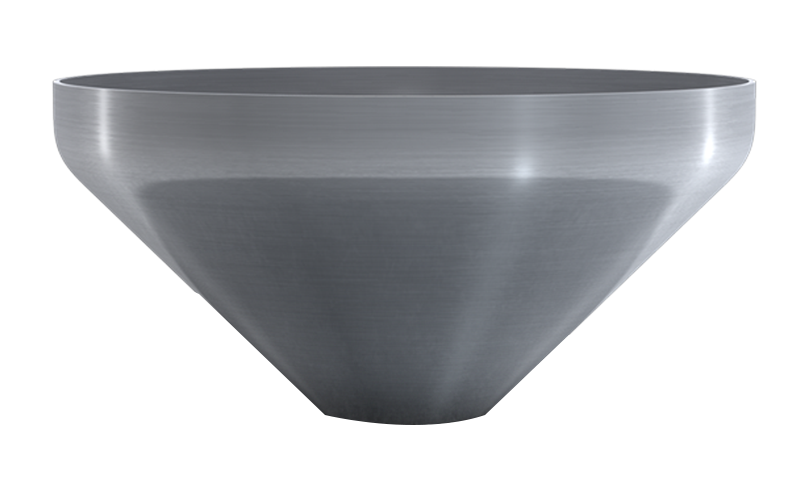

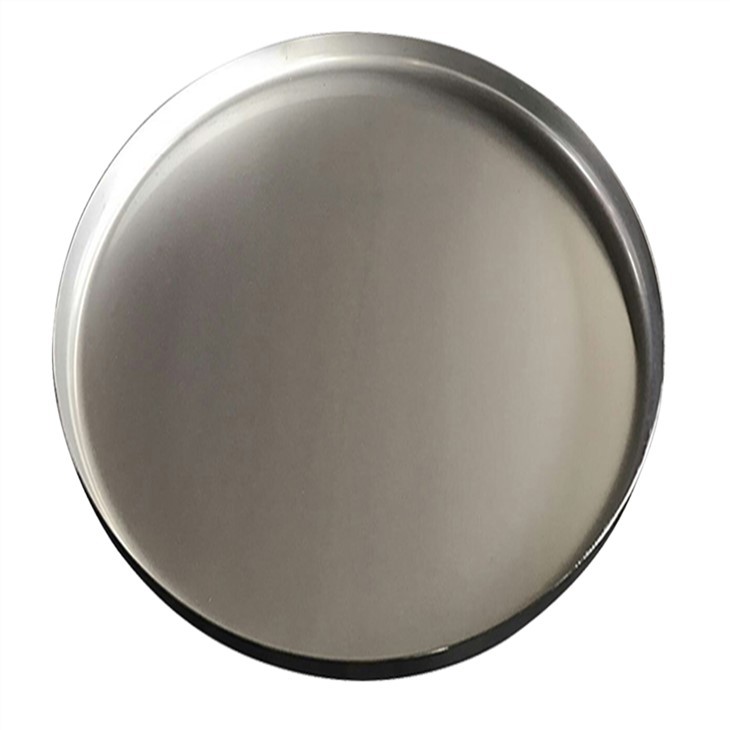

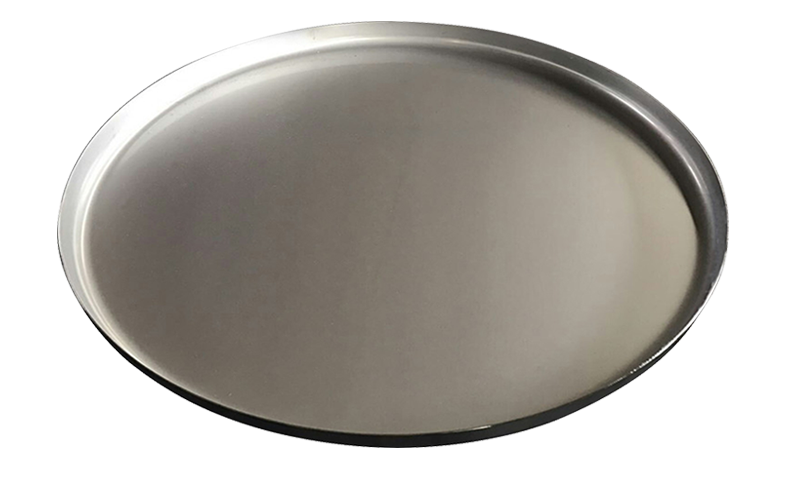

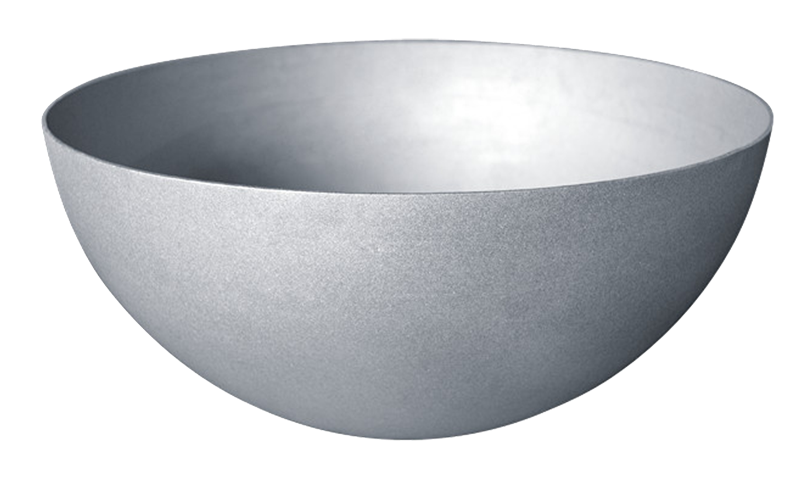

상세 이미지:

티타늄 타원형 헤드의 적용:

  티타늄 타원형 헤드에 대해 자세히 알아보기:♦ 접시 머리(타원 머리 또는 구형 머리라고도 함)

♦ 이 타원형 헤드의 모양은 헤드 높이가 직경의 일부에 불과하기 때문에 더 경제적입니다.

♦ 타원형 접시 끝 반경은 일반적으로 비율이 2:1인 장축과 단축 사이에서 다양합니다.

♦ 타원형 탱크 헤드는 감소된 금속 두께 요구 사항으로 인해 중압 탱크를 위한 경제적인 솔루션입니다.

♦ 타원체 헤드는 원형 헤드보다 우수한 기계적 특성을 가지고 있습니다.

♦ 최근 몇 년 동안 방사 제조 공정의 적용으로 더 큰 직경의 타원형 헤드의 제작도 실현될 수 있습니다.

♦ ASME 타원형 접시형 헤드는 액화 석유 가스 및 공기 리시버와 같은 미발화 압력 용기용 탱크 건설에 사용됩니다.

제품 처리:



우리 공장 전시:

자주하는 질문:

Q: 문의할 때 제공해야 하는 정보는 무엇입니까? 타원형 헤드 A: 도면이 있는 경우 생산 도면을 전적으로 따르게 됩니다.

도면이 없으면 제품 데이터를 알려주십시오.

재료, 헤드 유형(타원형 헤드, 반구형 헤드, 접시형 헤드, 플랫 헤드 등), 직경, 두께, 특수 공차 또는 요구 사항과 같은 몇 가지 중요한 데이터가 있습니다.

우리는 귀하의 요구 사항에 따라 도면을 작성할 수 있으며 최종 제품 도면을 확인합니다.

Q: 제품의 품질을 어떻게 보장합니까? A : 귀하의 질문에 감사드립니다. 우리의 생산 직원은 국가 품질 부서를 통해 교육을 받았으며 수년간의 생산 및 디자인 경험을 통해 해당 인증서를 얻습니다.

용접은 결함이 없는지 확인하기 위해 X선 검사를 받아야 합니다.

Q: 관련 제품을 매칭하는 데 도움을 줄 수 있습니까? A: 우리 회사는 또한 티타늄 플랜지, 티타늄 파이프 피팅 및 기타 장비와 같은 많은 보조 사업으로 둘러싸여 있습니다.

최고 품질의 제품을 최저 가격으로 매칭할 수 있도록 도와드립니다.

전시회 및 고객 방문:



언제든지 연락 및 방문을 환영합니다!
