티타늄 타원형 접시 탱크 헤드

제품 이름: 티타늄 타원형 접시 탱크 헤드
표준: ASME VIII-I, DIN28013
재질: GR1, GR2, GR7, GR12
크기: 주문을 받아서 만드는
MOQ: 1PC
공장 면적: 3000㎡
회사 직원:48
대외 무역 팀 서비스 직원:20
중국의 전문 티타늄 열교환기 제조업체
문의 보내기 제품 소개

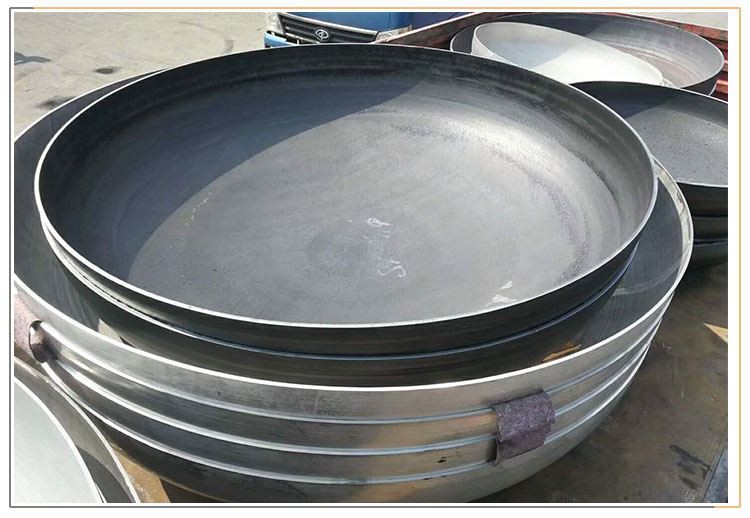

티타늄 타원형 접시 탱크 헤드

타원형 접시 탱크 헤드는 압력 용기의 뚜껑과 압력 용기의 주요 베어링 부분입니다. 그 기능은 밀봉하는 것입니다. 하나는 탱크로 구성된 상하 압력 용기이고, 다른 쪽 끝은 파이프로 앞으로 연장되지 않고 용접되어 헤더 형태로 파이프를 밀봉합니다. 제품의 헤드는 블라인드와 뚜껑 역할을 하지만 둘 다 제거할 수 있습니다. 그리고 용접 후에 헤드를 제거할 수 없습니다. 지원 압력 용기, 파이프, 플랜지, 팔꿈치, 티, 석재 제품. 타원형 접시 탱크 헤드 / 접시 헤드의 품질은 압력 용기의 장기간 안전하고 안정적인 작동과 직접적인 관련이 있습니다.

지름	300mm ~ 2000mm
모양	둥근
두께	1 ~ 16mm
프로세스	산업용
재료 등급	CP{0}} 수준; CP3 - 보조; Titanium contact international.like SSDS 적용 - 레벨 3; CP1 - 레벨 4; 일곱; ; 등급 11 -CP ti-0.15pd; 등급 5 - 티타늄 6Al{11}}V; 등급 6 -- 티타늄 5Al-2.5Sn; 등급 9 - 티타늄 3Al-2.5V; 12-0.8 Ni Ti - 0.3 - Mo -; 등급 19 - 티타늄 C; 등급 23 - 티타늄 6Al-4V ELI; 6, 6 v - 2 sn; 6 알 zr - 2-2 sn - 4 mo; 6 알 zr - 2 sn - 4-6 mo; Mo 8 al - 1-1 v. Fe 10 v - 2-3 al; 15 v - 3 cr - 3 sn - 3 알; 알파 합금; 베타 합금; 알파 베타 합금
목적	단조
특징	견고한 구조 부드러운 마무리 고품질

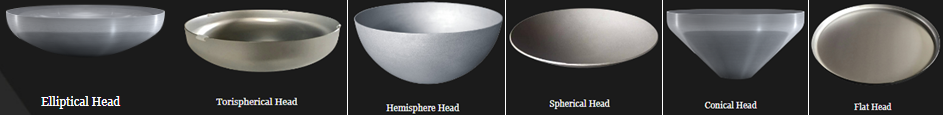

디스크 헤드/엔드캡/헤드 유형:

타원형 머리

이것은 2:1 타원형 헤드라고도 합니다. 이 머리 모양은 머리 높이가 지름의 1/4에 불과하기 때문에 더 경제적입니다. 반지름은 장축과 단축 사이에서 다릅니다.

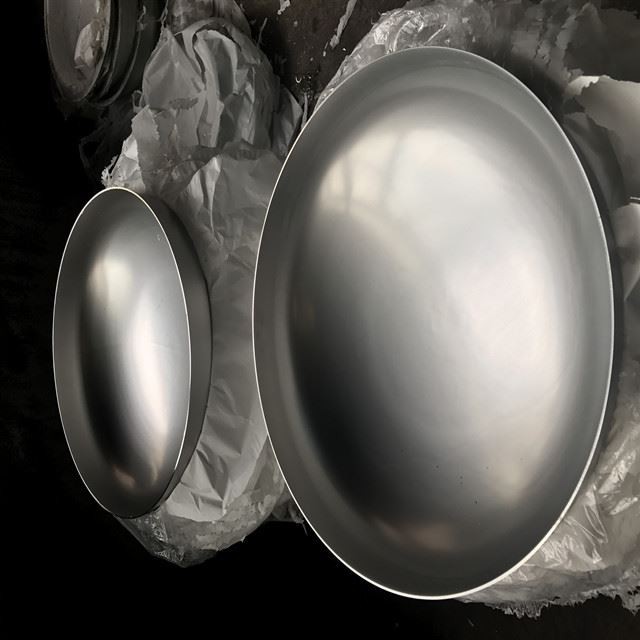

반구형 헤드

용기의 압력이 헤드 표면에 고르게 분포되기 때문에 구체는 헤드에 이상적인 모양입니다. 헤드 반경(R)은 용기의 원통형 부분의 반경과 같습니다.

원뿔형 헤드

여기에는 반경(CR)이 고정된 디스크 헤드가 있으며, 그 크기는 구형 헤드 유형에 따라 다릅니다. 실린더와 플레이트 사이의 전환을 너클이라고 합니다. 스티어링 너클은 원형입니다.



클로퍼 헤드

구형 헤드입니다. 플레이트의 반경은 플레이트가 부착된 실린더의 직경과 같습니다. 너클의 반경은 실린더 직경의 1/10과 같습니다.

코르보겐 머리

이것은 반구형 머리라고도 하는 반구형 머리입니다(DIN 28013). 디스크의 반지름은 실린더 지름의 80퍼센트입니다(CR=0.8 x D0.). 너클의 반경은 (KR= 0.154x D0)입니다.

(티타늄 접시 머리) DIN28013:

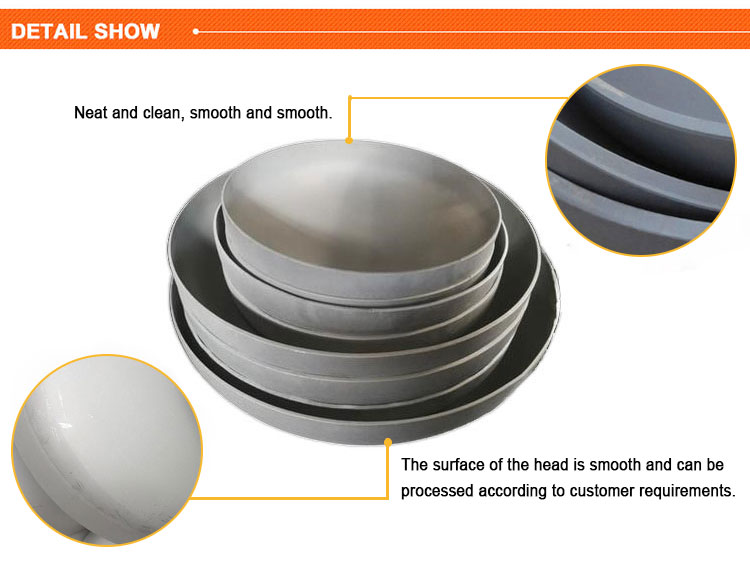

상세 이미지:

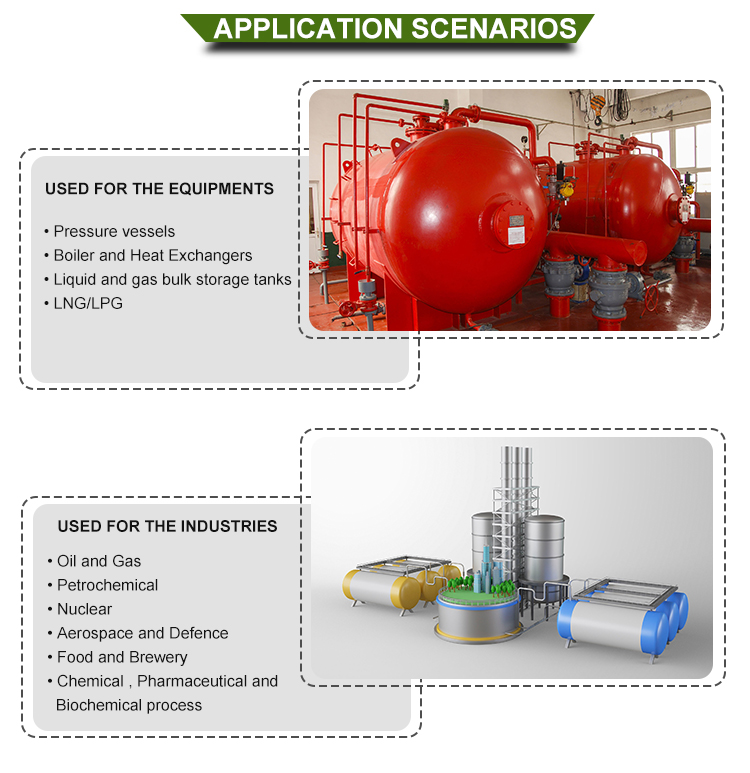

티타늄 타원형 헤드의 적용:

타원형 머리의 재료:접시 머리는 장비 본체의 재질에 따라 다양한 재질로 만들 수 있습니다. 예를 들어 탄소강(A3, 20#, Q235, Q345B, 16Mn 등), 스테인리스강(304, 321, 304L, 316, 316L 등), 합금강(15Mo{11}CrMoV 35CrMoV 45CrMo ), 비철금속(알루미늄, 티타늄, 구리, 니켈 및 니켈 합금 등). 재료는 장치의 재료와 동일해야 합니다.

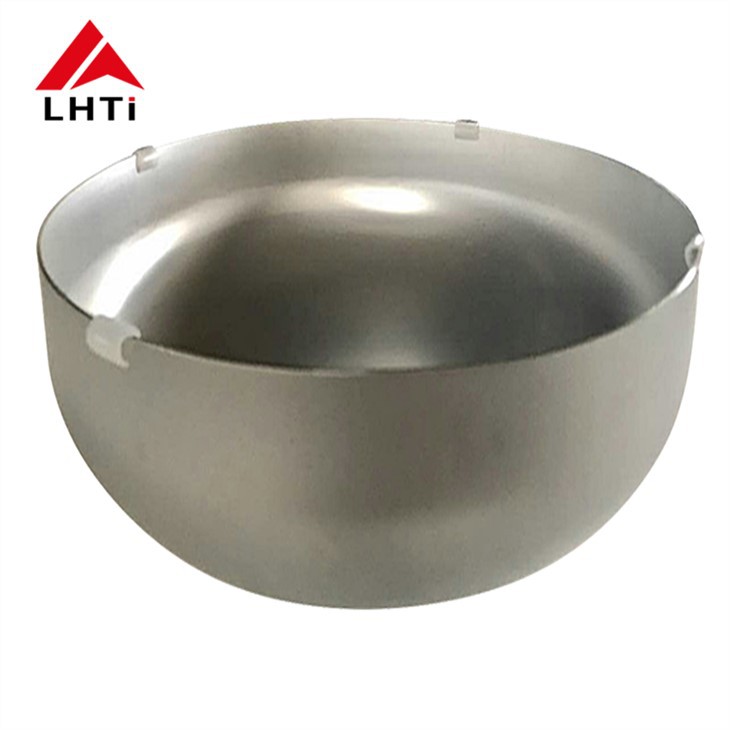

우리는 티타늄 반구형 헤드를 전문으로합니다.

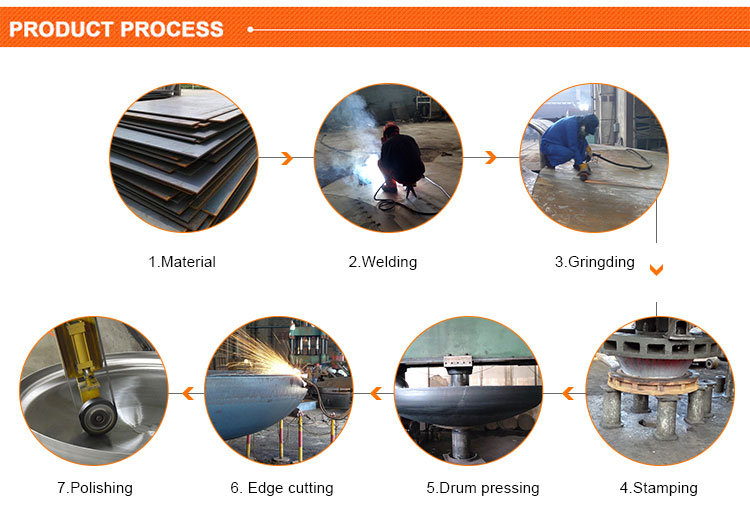

제품 처리:



우리 공장 전시:



전시회 및 고객 방문:



언제든지 연락 및 방문을 환영합니다!
