Válvula de bola eléctrica con puerto en V de titanio Gr1 Gr2

Antecedentes e introducción del producto:

Las válvulas de materiales especiales están diseñadas para cumplir requisitos específicos en diversas industrias en las que los materiales estándar pueden no ser adecuados debido a condiciones de funcionamiento corrosivas o extremas. He aquí la introducción de las válvulas de materiales especiales en inglés:

Las válvulas de materiales especiales están diseñadas específicamente para entornos difíciles y aplicaciones exigentes en las que los materiales estándar pueden no ser suficientes. Estas válvulas se fabrican con aleaciones de alto rendimiento o materiales especialmente diseñados para ofrecer una resistencia superior a la corrosión, tolerancia a altas temperaturas y una durabilidad excepcional.

Aleaciones de titanio: Las aleaciones de titanio poseen baja densidad, alta resistencia, extraordinaria resistencia a la corrosión y excelente soldabilidad. Se aplican ampliamente en industrias como la petroquímica, la aeroespacial, la ingeniería naval y los dispositivos médicos.

Aleaciones de cobre: Las aleaciones de cobre se utilizan ampliamente en la fabricación de válvulas debido a su excelente resistencia a la corrosión, alta dureza, resistencia al desgaste y buena conductividad térmica y eléctrica.

Aleaciones de circonio: Las aleaciones de circonio son conocidas por su excepcional resistencia a la corrosión y su capacidad a altas temperaturas, lo que las hace ideales para aplicaciones en la industria química y el sector de la energía nuclear.

Aleaciones de níquel: Las aleaciones de níquel ofrecen una excelente resistencia a la corrosión, lo que les permite soportar una exposición prolongada a diversos ácidos, álcalis y entornos agresivos. Se utilizan mucho en la fabricación de maquinaria y equipos químicos de alta gama.

Acero inoxidable: El acero inoxidable es famoso por su excelente resistencia a la corrosión y su rendimiento a altas temperaturas, lo que lo convierte en la opción preferida para las válvulas utilizadas en industrias como las de procesamiento químico, refinado y energía nuclear.

Especificaciones:

Normas de dimensiones: Conforme a API602, ASME B1.20.1, ASME B16.11, ASME B16.5, AP1598 para un dimensionamiento y compatibilidad consistentes.

Normas de materiales: ASTM B381/B367, ASME SB381/SB367 que garantizan el cumplimiento de las propiedades de los materiales y las normas de calidad.

Tamaños y presiones nominales:

Tamaño: DN15-50 (correspondiente a NPS 1/2« - 2»), lo que indica un rango adecuado para varios tamaños de tuberías.

Presiones nominales: PN1.0 Mpa a PN420 Mpa (aproximadamente Clase 150 a Clase 2500), cubriendo un amplio espectro de requisitos de presión.

Conexiones finales:

Conexiones finales disponibles: Atornilladas (NPT), Soldar por encastre, Extremo embridado, Paralela atornillada, Cónica atornillada, proporcionando flexibilidad para la instalación e integración en diferentes sistemas de tuberías.

Calidades de titanio:

Grados disponibles: Incluyendo GR I, GR-2, GR-3, GR-4, GR-5, GR-7, ofreciendo una selección de aleaciones de titanio adecuadas para diferentes condiciones ambientales y operativas.

Descripción de las válvulas de bola de titanio:

Las válvulas de bola de titanio son un tipo de válvula que se utiliza en procesos y condiciones ambientales especiales. Debido a la excelente resistencia a la corrosión y la alta resistencia de las aleaciones de titanio, las válvulas de bola de titanio encuentran una amplia aplicación en industrias como la de procesamiento químico, ingeniería marina y aeroespacial. Según su estructura y función, las válvulas de bola de titanio pueden clasificarse en diferentes tipos, cada uno con ventajas y aplicaciones específicas.

Algunas válvulas de bola de titanio comunes que ofrecemos:

Válvula de bola flotante: La válvula de bola flotante cuenta con una estructura simple donde la bola puede moverse ligeramente bajo la presión del medio para lograr el sellado. Este tipo de válvula de bola de titanio se utiliza normalmente para el control de fluidos en general y es adecuado para condiciones de presión y temperatura media a baja.

Válvula de bola montada en muñón: En una válvula de bola montada en muñón, la bola está fija dentro del cuerpo de la válvula, y el control del flujo se consigue girando el vástago. Este diseño es adecuado para condiciones de alta presión y alta temperatura, y ofrece un sellado y un rendimiento operativo más fiables.

Válvula de bola V-Port: La válvula de bola con puerto en V tiene un diseño en forma de V en la bola, lo que permite un mejor rendimiento de regulación y un control preciso del fluido, por lo que es adecuada para aplicaciones en las que se requiere una regulación precisa del caudal.

Válvula de bola multipuerto: Las válvulas de bola multipuerto tienen múltiples pasos de entrada y salida, lo que permite funciones complejas de distribución y fusión de fluidos, adecuadas para sistemas intrincados de control de fluidos.

Características de diseño del producto:

Las válvulas de bola con puerto en V son válvulas especializadas que presentan un orificio de bola en forma de V, lo que ofrece claras ventajas sobre las válvulas de bola tradicionales de paso total o estándar. Estas son las principales características de las válvulas de bola con orificio en V:

Precisión en el control de caudal:

Bola en forma de V: El exclusivo orificio en forma de V permite un control preciso de los caudales. Este diseño ofrece una característica de caudal lineal, lo que significa que el control del caudal es más preciso en comparación con las válvulas de bola estándar, especialmente a caudales más bajos.

Alcance:

Alta rangeabilidad: Las válvulas de bola V Port suelen tener una alta rangeabilidad, que se refiere a la relación entre los caudales máximos y mínimos controlables. Esto permite un ajuste preciso de los caudales en una amplia gama de condiciones, lo que las hace adecuadas para aplicaciones en las que un control preciso es fundamental.

Aplicaciones versátiles:

Control de procesos: Se utiliza en industrias como las de procesamiento químico, petróleo y gas, generación de energía y tratamiento de aguas, donde se requiere un control preciso del caudal.

Aplicaciones de estrangulación: Ideal para aplicaciones en las que es necesario estrangular y modular el caudal, como en circuitos de agua de refrigeración, sistemas de vapor y procesamiento por lotes.

Durabilidad y fiabilidad:

Construcción robusta: Fabricada con materiales como acero inoxidable, acero al carbono o aleaciones como el titanio, que garantizan la durabilidad y la resistencia a la corrosión en diversas condiciones de funcionamiento.

Cierre hermético: Proporciona capacidades de cierre hermético para evitar fugas y garantizar la integridad del sistema.

Caída de presión reducida:

Paso de caudal eficiente: El diseño de la bola en forma de V minimiza la caída de presión a través de la válvula, mejorando la eficiencia energética en sistemas donde es necesario minimizar la pérdida de presión.

Opciones de actuación:

Manual y automatizado: Pueden accionarse manualmente con una palanca o manivela, o automatizarse mediante actuadores (eléctricos, neumáticos o hidráulicos) para su accionamiento a distancia e integración en sistemas de control automatizados.

Capacidad de flujo bidireccional:

Configuraciones de caudal versátiles: Permite la capacidad de flujo bidireccional, lo que significa que la válvula puede manejar el flujo en ambas direcciones dependiendo de los requisitos de la aplicación.

Opciones de personalización:

Tamaños de puerto y conexiones finales: Disponibles en una amplia gama de tamaños, desde diámetros pequeños a grandes, y pueden personalizarse con diversas conexiones finales (embridadas, roscadas, soldadas) para adaptarse a requisitos específicos de las tuberías.

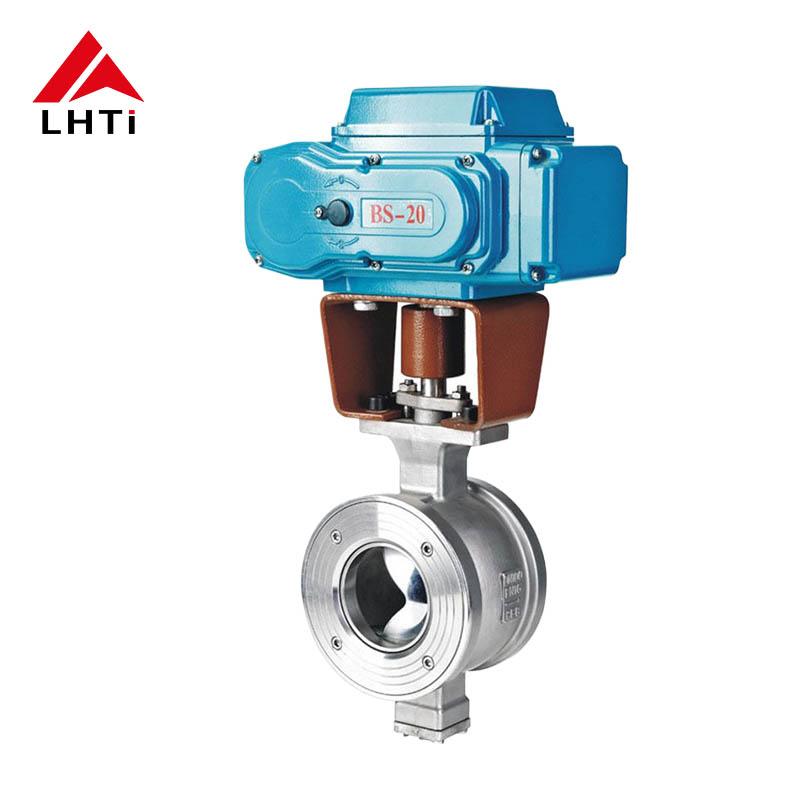

La válvula de bola eléctrica de puerto en V a prueba de explosiones HK60Q-EX-V ofrece varias características clave que se adaptan a entornos que requieren capacidades a prueba de explosiones, como centrales eléctricas, instalaciones de petróleo y gas, plantas químicas, astilleros y otras aplicaciones peligrosas. He aquí un desglose de sus características notables:

Características principales de la válvula de bola eléctrica de puerto en V a prueba de explosiones HK60Q-EX-V:

Diseño a prueba de explosiones:

El actuador está diseñado con un excelente rendimiento de sellado, lo que garantiza que cumple con las normas a prueba de explosiones requeridas para entornos peligrosos.

Amplia gama de aplicaciones:

Adecuado para su uso en centrales eléctricas, instalaciones de petróleo y gas, plantas químicas, astilleros y otras industrias en las que es obligatorio el uso de equipos a prueba de explosiones.

Opciones de control:

Disponible en configuraciones de control manual, control por señal y alimentación CA/CC, lo que proporciona flexibilidad de funcionamiento en función de los requisitos de la aplicación.

Protocolos de comunicación:

Admite múltiples protocolos de comunicación, como RS485, lo que facilita la integración en diversos sistemas y redes de control.

Características del actuador:

Jaula de ardilla totalmente cerrada Click: Garantiza un diseño compacto con una gran capacidad de par, esencial para un funcionamiento fiable de la válvula.

Interruptor de protección contra sobrecalentamiento: Incorporado para evitar daños en el motor por sobrecalentamiento, mejorando la seguridad de funcionamiento y la longevidad.

Protección del motor: Diseñada para evitar bloqueos y daños en el motor en condiciones adversas, garantizando un funcionamiento continuo y fiable.

Diseño del volante:

Garantiza seguridad, fiabilidad y facilidad de manejo. El diseño ergonómico también favorece el ahorro de mano de obra, haciendo que el manejo manual sea sencillo y eficiente.

Consideraciones:

Compatibilidad de materiales: Verificar que los materiales de la válvula son adecuados para el medio específico y las condiciones ambientales en las que funcionará.

Calificaciones ambientales: Asegúrese del cumplimiento de las normas de seguridad y certificaciones pertinentes para equipos a prueba de explosiones en su región o industria.
