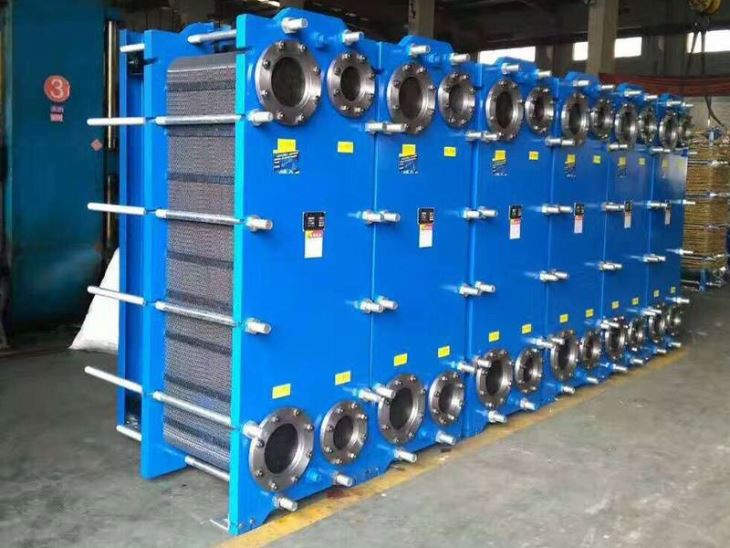

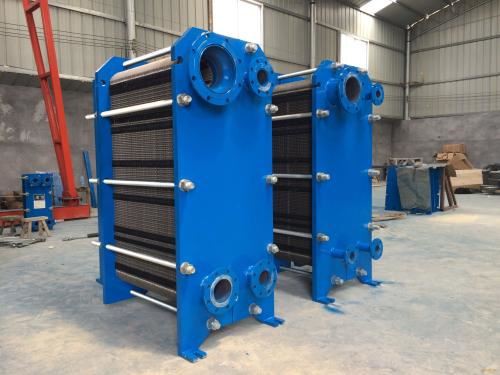

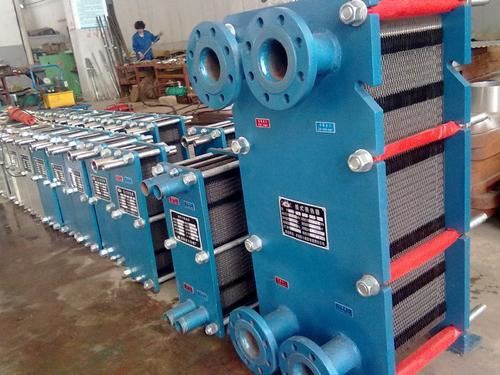

Intercambiador de calor de placas de titanio

Principio de funcionamiento:

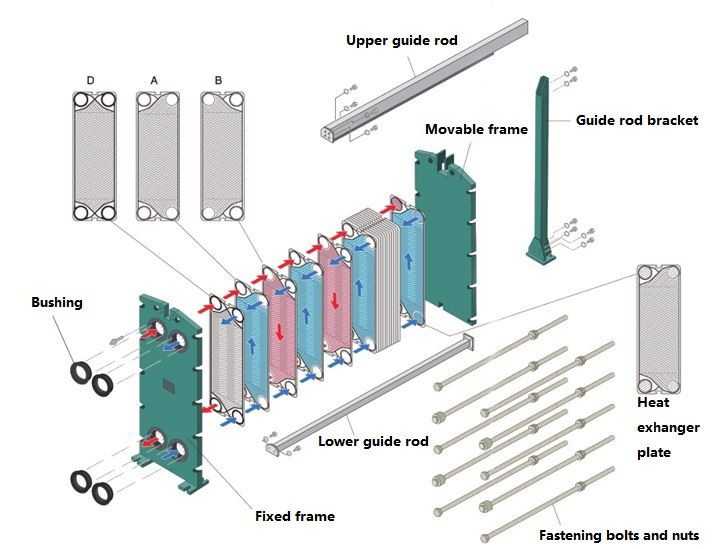

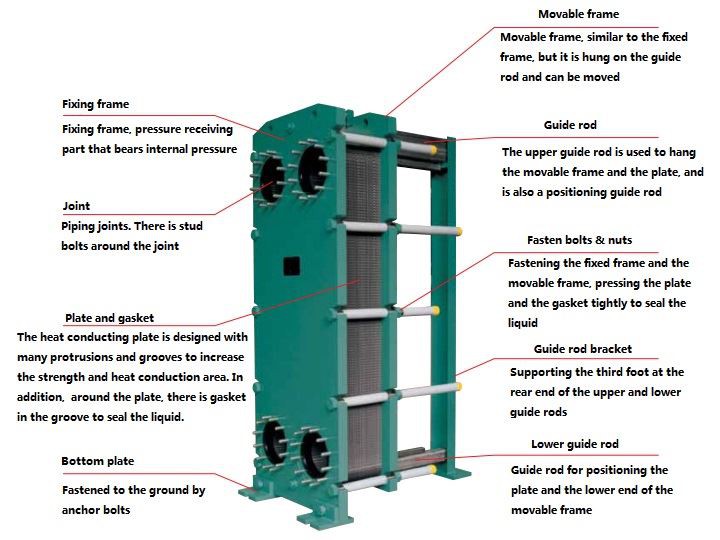

El intercambiador de calor de placas está compuesto por un conjunto de placas metálicas onduladas con cuatro orificios en las esquinas para que pasen los dos líquidos. Las placas metálicas se instalan en un bastidor con una placa fija y una placa de compresión móvil en el lateral, y se sujetan mediante pernos de apriete. La placa está equipada con una junta de sellado para sellar el canal de fluido y guiar el fluido para que fluya alternativamente en los canales respectivos para formar el intercambio de calor. El caudal de fluido, las propiedades físicas, la caída de presión y la diferencia de temperatura determinan el número y el tamaño de las placas. La ondulación de la placa no sólo aumenta el grado de turbulencia y forma muchos puntos de apoyo, que son suficientes para soportar la diferencia de presión entre los medios. La placa metálica y la placa de compresión móvil están suspendidas en la varilla guía superior y posicionadas por la varilla guía inferior, mientras que el extremo de la varilla está fijado en el soporte En la columna, pero si uno de los líquidos o dos líquidos pasan por el intercambiador de calor más de una vez, la interfaz debe abrirse en la placa fija y la placa de compresión móvil. En la mayoría de los casos, se utiliza el paso único, y todas las tuberías están conectadas a la placa de prensado fija. En la parte superior, compruebe que se retiran las zapatas para abrir el intercambiador de calor, y no es necesario retirar la tubería.

Estructura de panel avanzada:

En comparación con otros intercambiadores de calor, el intercambiador de calor de junta desmontable tiene una estructura compacta; puede llevar a cabo el intercambio de calor a una diferencia de temperatura de 0,5-1℃, con un diseño de hasta 30Bar, y una capacidad de procesamiento de 4500m3/h; el diseño mejorado de flujo de guía de placas puede prevenir eficazmente el ensuciamiento de las placas y aumentar el coeficiente de transferencia de calor hasta 8000w/m2.k.

Variedad de condiciones de trabajo:

Abundantes tipos de placas, varios ángulos, varias profundidades de ranura y diferentes combinaciones forman un intercambiador de calor adecuado que es más adecuado para las condiciones de trabajo, sistema de posicionamiento de placas y diseño de flujo unilateral, e identificación especial del tamaño de sujeción. Fácil de instalar y hacerse cargo, operación y mantenimiento. Intercambiadores de calor de diferentes materiales disponibles, como el acero inoxidable. Placas de titanio u otras aleaciones especiales para satisfacer diferentes necesidades industriales. Forma de mezcla térmica. Cambiando el modo de flujo o aumentando el número de canales de flujo, se pueden conseguir innumerables combinaciones, desde un único modo de flujo a contracorriente de dos fluidos hasta un modo de flujo multiproceso de tres o más fluidos. Proporciona a los diseñadores opciones razonables para satisfacer las necesidades de diferentes condiciones de trabajo.

Ventajas económicas visibles:

Las placas se forman uniformemente, utilizando moldes de alta precisión. Reducen la tensión física de la placa y mejoran el equilibrio de la placa, lo que prolonga enormemente la vida útil de la placa; la placa es fácil de acercar y comprobar, y es conveniente para la limpieza manual. En muchas ocasiones, puede limpiarse mediante lavado a contracorriente. La limpieza diaria no lleva demasiado tiempo y no requiere personal de formación especial; todas las series adoptan la forma libre de adherencias, lo que reduce los costes de funcionamiento y mantenimiento y facilita el mantenimiento. La transferencia de calor y la presión pueden ajustarse. El coeficiente de transferencia de calor y la caída de presión se pueden ajustar mediante la combinación de placas para obtener un buen coeficiente de transferencia de calor, reduciendo así la inversión en equipos; económico, debido a su alto coeficiente de transferencia de calor, fácil instalación y mantenimiento, haciendo que la etapa inicial La inversión y los costes de operación y mantenimiento se reduzcan en gran medida.

Normas conformes:

Norma americana ASME

Especificación italiana Racolta M

Recipiente a presión sueco

Recipiente a presión australiano

Japón JIS y otras normas

Especificación de la norma china sobre recipientes a presión, etc.

API Instituto Americano del Petróleo

BV Registro francés de buques

CCS Certificación de la Sociedad de Clasificación de China

Sobre nosotros:

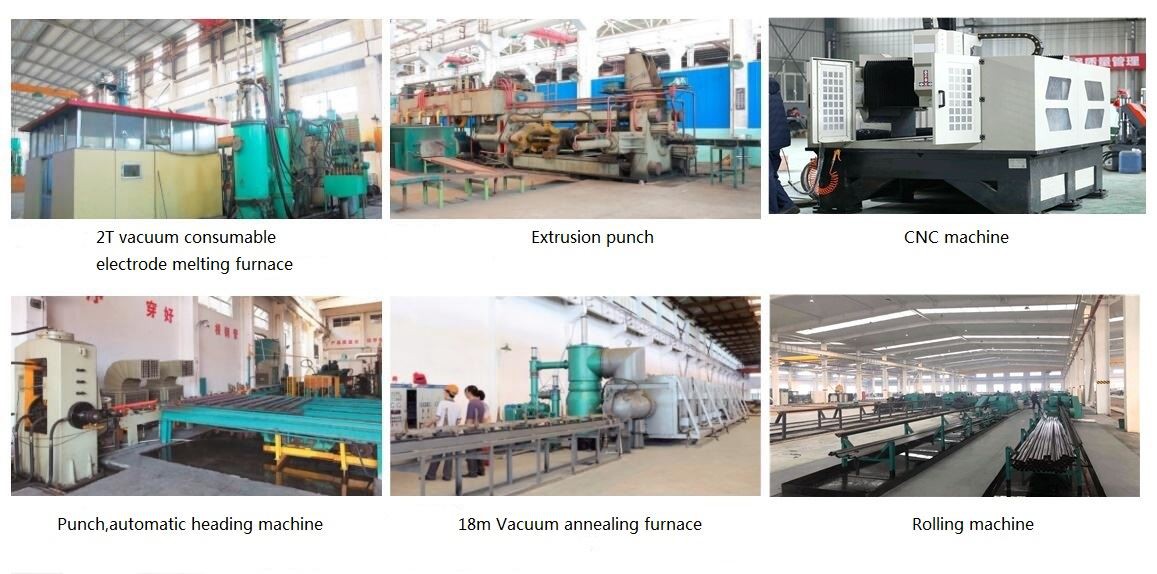

Baoji Lihua Non-ferrous Metals Co., Ltd está especializada en la producción y venta de productos de titanio. Disponemos de tecnología y equipos avanzados. Adoptamos buenas materias primas y establecemos un sistema integrado de control de calidad para garantizar la alta calidad de nuestros productos.

Nuestros artículos principales son los siguientes: Chapas de titanio, barras de titanio, alambre de titanio, tubos de titanio, productos de forja de titanio, intercambiadores de calor de titanio, cestas de titanio, etc., según las normas DIN, ANSI, BSW e ISO. Los productos se utilizan ampliamente en diversas industrias, como la aeroespacial, motocicletas, maquinaria agrícola, construcción, transporte, energía eléctrica, electrónica, maquinaria, química, electrodomésticos, militar, etc.

Baoji Lihua Non-ferrous Metals Co., Ltd fue certificada por la norma ISO 9001: 2015 certificado, y muchos de nuestros productos de titanio pasado las inspecciones de terceros, tales como SGS, TUV, BV, etc Con su alta calidad andscientific mangement y alta effciency plazo el espíritu de innovación continua, Hamil metales Co., Ltd dispuestos a ser su mejor partener.
